Các vấn đề cần biết về những sai sót trong quá trình sử dụng ống mềm giãn nở Inox

Ngày đăng: 10-08-2026 07:59:44 Lượt xem: 64

Các vấn đề cần biết về những sai sót trong quá trình

sử dụng ống mềm giãn nở Inox

1. Khái quát

Trong các hệ thống công nghiệp hiện đại, ống mềm giãn nở inox là một chi tiết nhỏ nhưng có vai trò rất lớn. Thiết bị này giúp hấp thụ rung động, bù giãn nở nhiệt, giảm ứng suất cho đường ống và bảo vệ các thiết bị như bơm, van, chiller, nồi hơi, quạt công nghiệp, máy nén khí hay hệ thống hóa chất. Tuy nhiên, trên thực tế, rất nhiều sự cố rò rỉ, nổ ống, nứt mối hàn, rung lắc hoặc hư hỏng sớm không bắt nguồn từ bản thân sản phẩm mà đến từ sai sót trong quá trình lựa chọn, lắp đặt và sử dụng.

Đây là vấn đề mà rất nhiều kỹ sư hiện trường, nhà thầu M&E, đơn vị thi công cơ điện và bộ phận bảo trì nhà máy gặp phải. Chỉ một sai lầm nhỏ như lắp sai hướng, dùng sai vật liệu, chọn sai chiều dài hoặc không bố trí điểm cố định cũng có thể khiến tuổi thọ ống mềm inox giảm mạnh, gây dừng hệ thống và phát sinh chi phí sửa chữa lớn.

Bài viết dưới đây sẽ phân tích đầy đủ các lỗi phổ biến nhất khi sử dụng ống mềm inox, ống mềm giãn nở inox, khớp nối mềm inox trong thực tế, đồng thời đưa ra giải pháp kỹ thuật cụ thể để doanh nghiệp lựa chọn đúng và vận hành an toàn hơn.

2. Ống mềm giãn nở inox là gì và vì sao dễ hư khi dùng sai cách ?

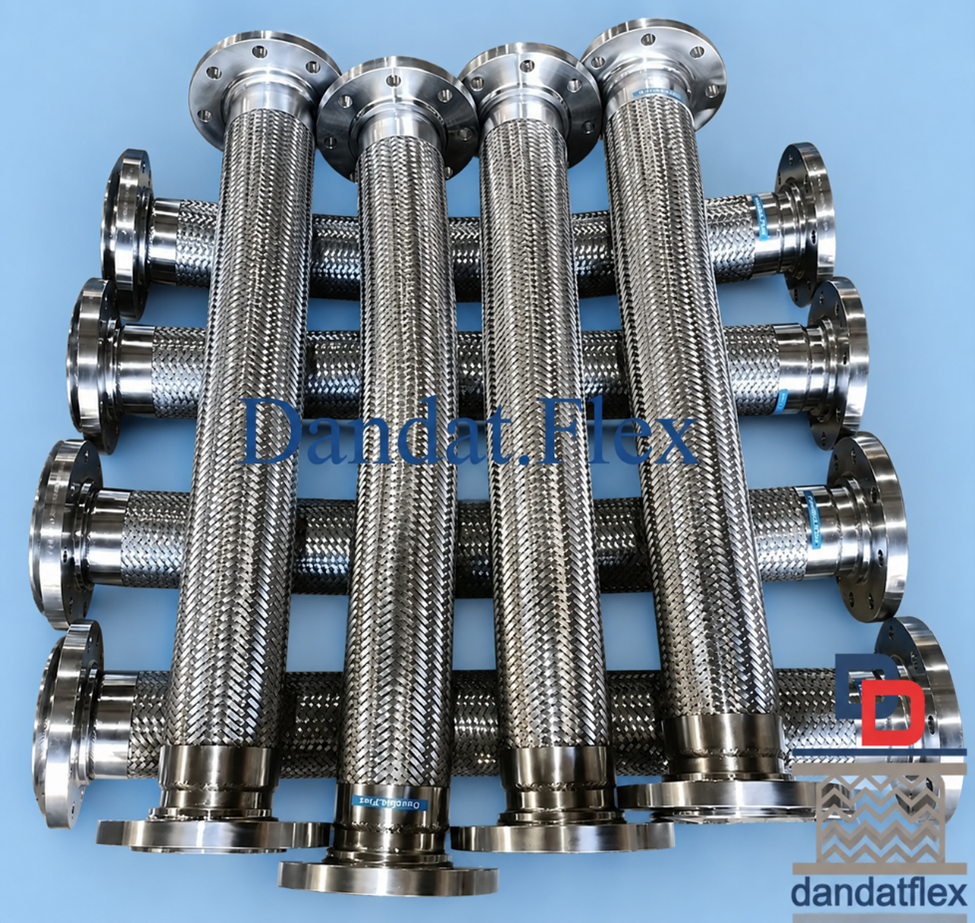

Hình 1: Ống mềm inox sản xuất tại Công ty Dân Đạt

Ống mềm giãn nở inox là dạng ống kim loại đàn hồi, thường có cấu tạo gồm:

Thân ống sóng inox (bellows)
Lớp lưới bện inox
Đầu nối ren, rắc co, mặt bích hoặc hàn
Một số cấu hình có thêm ống lót trong hoặc kết cấu tăng cường

Hình 2: Các bộ phận chính của ống mềm Inox loại đầu nối ren

Trong thực tế, sản phẩm được sử dụng để vận chuyển lưu chất khác nhau như: như hơi, nước nóng lạnh, khí, gas, dầu,… đồng thời ống mềm giãn nở có nhiều cấu hình đầu nối và cấp áp suất – nhiệt độ khác nhau phù hợp từng ứng dụng trong công nghiệp .

Bản chất của ống mềm inox là linh hoạt nhưng có giới hạn. Nó không phải là đoạn ống “muốn lắp thế nào cũng được”. Khi bị đặt vào điều kiện vượt ngưỡng thiết kế, ống sẽ hư theo cơ chế mỏi, xoắn, ăn mòn hoặc phá hủy áp lực.

3. Một số sai sót trong quá trình sử dụng

3.1 Chọn sai loại ống mềm cho mục đích sử dụng

Đây là lỗi rất phổ biến trong thực tế. Nhiều người chỉ nhìn vào kích thước DN hoặc đầu nối rồi chọn ống, mà bỏ qua mục đích sử dụng thực tế của hệ thống đường ống.

Ví dụ sai thường gặp

Dùng ống mềm chống rung để bù giãn nở nhiệt lớn,
Dùng ống mềm một lớp bện cho hệ có xung áp cao,
Dùng ống ren cho vị trí rung mạnh, nhiệt độ cao, tải lớn,
Dùng khớp nối mềm như một bộ phận sửa lỗi sai lệch lắp đặt,

Hậu quả

Ống làm việc sai chế độ
Rung vượt ngưỡng cho phép
Đứt lưới bện hoặc nứt thân sóng
Hư hỏng sớm tại đầu nối

Giải pháp

Ngay từ giai đoạn thiết kế hoặc mua hàng, phải xác định rõ:

Sử dụng ống để chống rung hay bù giãn nở ?
Hệ thống đường ống có chuyển vị dọc trục, ngang hay góc ?
Áp suất và nhiệt độ làm việc thực tế của hệ thống là bao nhiêu ?
Có xung áp, búa nước hoặc rung động chu kỳ hay không ?

3.2 Dùng sai vật liệu inox

Một số hệ thống đường ống dùng ống mềm inox 304 trong môi trường có clorua, hóa chất ăn mòn, hơi hóa chất hoặc khu vực ven biển. Ban đầu ống vẫn hoạt động bình thường, nhưng sau một thời gian sẽ xuất hiện rỗ, rỉ, thủng lỗ kim hoặc nứt do ăn mòn ứng suất*

* Nứt do ăn mòn ứng suất là hiện tượng kim loại bị nứt khi có đủ 3 điều kiện cùng lúc: ứng suất kéo (do áp lực, siết chặt, uốn, ứng suất dư mối hàn), môi trường ăn mòn phù hợp (rất hay gặp là ion clorua), và vật liệu nhạy cảm. Với inox austenitic như 304/316, dạng hư hỏng này có thể xảy ra dù bề mặt nhìn chưa bị ăn mòn nặng. Vết nứt thường nhỏ, phân nhánh như rễ cây, nhưng có thể phát triển nhanh và gây rò rỉ hoặc vỡ đột ngột.

Trong thực tế, với ống mềm inox, bellows, khớp giãn nở, ống hơi, ống bọc bảo ôn, nứt do ăn mòn ứng suất thường xuất hiện ở các vùng sau:

Gần mối hàn
Chân sóng bellows
Khu vực giữ ẩm dưới lớp bảo ôn
Nơi có muối/clorua, hơi hóa chất, nước rửa còn tồn dư
Vị trí vừa nóng vừa có ứng suất dư hoặc rung lặp lại.

Đối với inox, clorua là một trong những tác nhân phổ biến nhất gây SCC, đặc biệt khi nhiệt độ tăng.

Dấu hiệu nhận biết ngoài hiện trường

Có các vết nứt mảnh, chạy ngoằn ngoèo và phân nhánh.
Vết nứt thường nằm gần mối hàn hoặc vùng đổi tiết diện.
Có thể rò rỉ rất nhỏ trước, sau đó nứt lan nhanh.
Bề mặt đôi khi vẫn khá “sạch”, không rỉ nặng như ăn mòn thông thường.

Vì sao lỗi này nguy hiểm ?

Vì nó không gây sự cố ngay lập tức. Hư hỏng diễn ra chậm, âm thầm, đến khi phát hiện thì thường đã rò rỉ hoặc ảnh hưởng đến toàn hệ thống.

Khi nào nên cân nhắc inox 316 ?

Hệ hóa chất
Dung dịch có tính ăn mòn
Môi trường ven biển
Nước có hàm lượng muối cao
Hệ yêu cầu độ bền ăn mòn cao hơn 304

Khuyến nghị kỹ thuật

Không chọn vật liệu theo thói quen. Hãy chọn theo:

Môi chất
Nồng độ
Nhiệt độ
Chu kỳ làm việc
Yêu cầu tuổi thọ

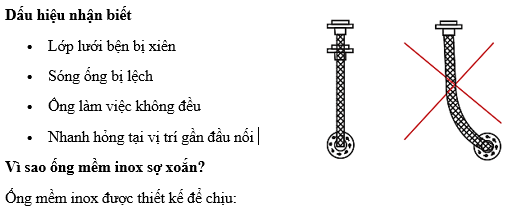

3.3 Lắp ống mềm inox bị xoắn

Đây là một lỗi “nhỏ” nhưng rất dễ phá hỏng ống. Trong quá trình siết ren hoặc lắp đặt, nếu không giữ cố định hai đầu nối mà để một đầu quay theo, thân ống sẽ bị xoắn.

Uốn
Rung
Giãn nở nhỏ trong giới hạn

Nhưng khả năng chịu torsion (xoắn) rất kém. Khi bị xoắn, ứng suất tập trung vào sóng ống và mối nối, làm giảm mạnh tuổi thọ.

Cách khắc phục

Dùng 2 cờ lê khi siết ren/rắc co
Không xoay thân ống để “chỉnh hướng”
Kiểm tra dấu vặn trước khi vận hành
Với hệ cần thao tác nhiều, nên chọn đầu nối phù hợp để hạn chế xoắn

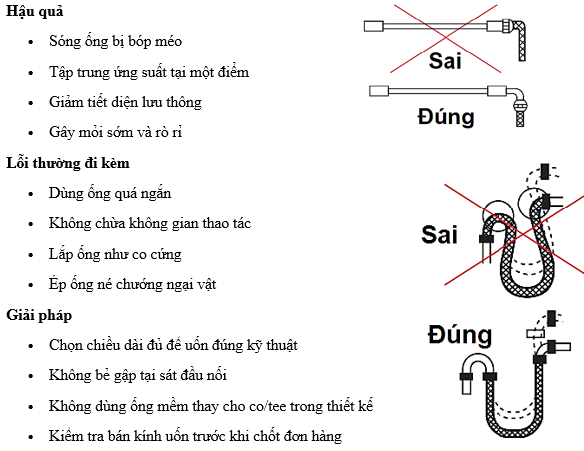

3.4 Uốn cong quá mức cho phép

Mỗi loại ống mềm inox đều có bán kính uốn tối thiểu, tuy nhiên, thực tế tại hiện trường có nhiều trường hợp vị trí lắp trong không gian hẹp, dẫn tới việc ép ống cong gắt.

3.5 Không tính đến giãn nở nhiệt của đường ống

Nhiều hệ thống hơi, dầu nóng, nước nóng, khí nóng bị hư hỏng vì không tính đúng độ giãn nở. Khi nhiệt độ tăng, đường ống dài ra và đẩy lực lên:

Bơm
Van
Mặt bích
Giá đỡ
Khớp nối mềm

Nếu ống mềm không được chọn đúng để hấp thụ chuyển vị này, nó sẽ trở thành điểm chịu tải quá mức.

Hậu quả thực tế

Xé lệch đầu nối
Nứt phần sóng
Mất đồng tâm mặt bích
Rung lắc mạnh khi hệ thống nóng lên

Giải pháp

Tính trước độ giãn nở nhiệt của tuyến ống
Xác định chuyển vị cần bù
Chọn đúng loại khớp giãn nở hoặc ống mềm inox
Kết hợp anchor và guide đúng cách

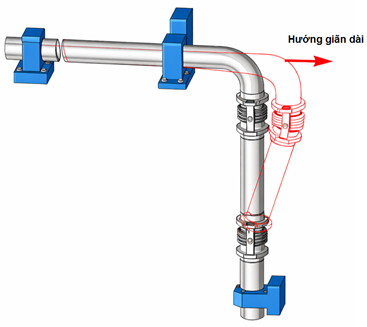

Hình 3: Ống bị giãn nở nhiệt

4. Không có điểm cố định và gối dẫn hướng phù hợp

Một trong những lý do khiến ống mềm giãn nở inox nhanh hỏng là hệ thống không có điểm cố định và gối dẫn hướng, gối trượt đúng kỹ thuật. Khi đó, toàn bộ lực giãn nở, rung động và phản lực áp suất có thể dồn vào đoạn khớp mềm.

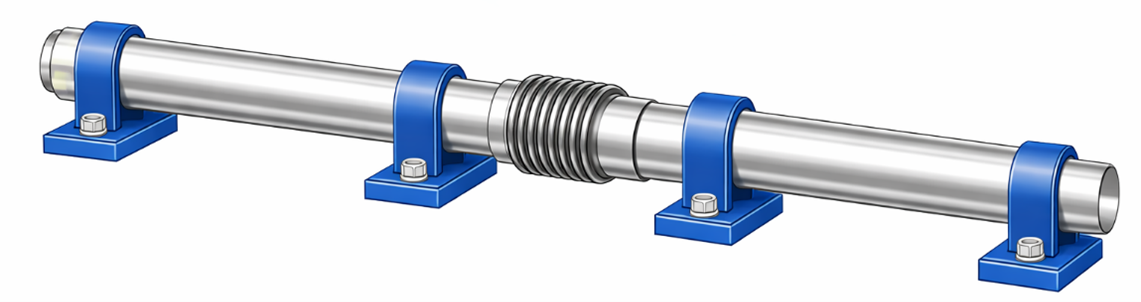

Hình 4: Thiết kế đường ống không có điểm cố định (Anchor)

Hậu quả

Ống rung mạnh
Đầu nối bị lệch
Lưới bện mỏi nhanh
Mối hàn nứt

Hiểu đúng vai trò của khớp mềm

Khớp mềm không thay thế:

Giá đỡ
Gối đỡ
Kết cấu neo giữ
Dẫn hướng đường ống

Nó chỉ là thiết bị hỗ trợ hấp thụ chuyển vị trong phạm vi thiết kế.

Giải pháp

Bố trí điểm cố định trước hoặc sau vị trí lắp
Có gối dẫn hướng để định hướng nếu tuyến ống dài
Không để ống mềm chịu tải trọng treo của hệ thống

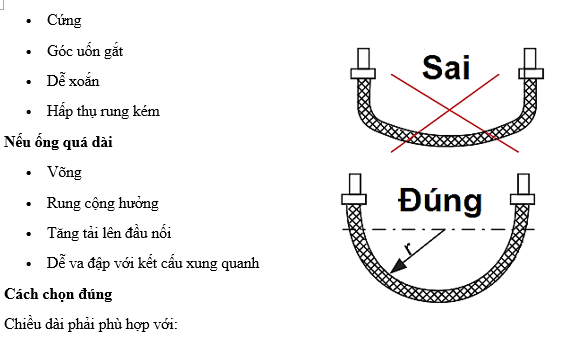

5. Chọn sai chiều dài ống

Nhiều người cho rằng chiều dài ống mềm inox chỉ cần “vừa khoảng cách lắp đặt”. Đây là quan niệm chưa hợp lý.

Nếu ống quá ngắn

Không gian lắp đặt
Kiểu chuyển động
Biên độ rung
Bán kính uốn cho phép
Tải trọng của đoạn ống

6. Dùng sai cấp áp suất và bỏ qua nhiệt độ

Nhiều hệ thống nhìn vào áp suất danh nghĩa ở điều kiện thường rồi cho rằng dùng được. Nhưng khi nhiệt độ tăng cao, hệ thống đường ống sẽ giãn nở dài, khả năng chịu áp của ống sẽ giảm. Do đó khi thiết kế hệ thống đường ống phải tính toán độ giãn nở theo chiều dài để lựa chọn giải pháp bù trừ độ giãn dài. Ngoài ra luôn phải xét đồng thời áp suất – nhiệt độ – cấu hình ống – vật liệu chứ không tách riêng từng yếu tố.

Sai lầm điển hình

Áp 10 bar ở nhiệt độ thường thì dùng được, nhưng khi lên nhiệt cao vẫn giữ nguyên cách chọn
Không tính xung áp
Không xét áp suất thử
Không xét hệ số an toàn

Giải pháp

Lấy áp suất thiết kế lớn hơn áp suất vận hành
Kiểm tra dải nhiệt thực tế
Có hệ số an toàn phù hợp
Với hệ quan trọng, nên chọn kết cấu chắc hơn thay vì chỉ chọn vừa đủ

7. Bỏ qua rung động từ bơm, máy nén, quạt

Ống mềm inox thường được lắp ở đầu hút/đầu xả bơm để chống rung. Nhưng nếu rung quá lớn, lệch tâm trục hoặc nền máy không ổn định, chỉ riêng ống mềm sẽ không giải quyết triệt để.

Hậu quả

Mỏi lớp sóng
Đứt braid
Hỏng đầu nối
Tăng tiếng ồn
Truyền rung sang kết cấu ống

Giải pháp tổng thể

Cân chỉnh bơm
Kiểm tra đế máy
Dùng thêm đệm chống rung hoặc khớp chống rung phù hợp
Không xem ống mềm là giải pháp duy nhất cho rung động lớn

8. Không kiểm tra và bảo trì định kỳ

Ngay cả khi chọn đúng và lắp đúng, ống mềm inox vẫn cần được kiểm tra định kỳ. Đây là thiết bị chịu mỏi, nên nếu bỏ qua công tác bảo trì, sự cố thường xảy ra đột ngột.

Các hạng mục cần kiểm tra

Lợi ích của kiểm tra định kỳ

Phát hiện sớm hư hỏng
Tránh dừng máy ngoài kế hoạch
Giảm rủi ro, đảm bào an toàn
Tiết kiệm chi phí sửa chữa

9. Dấu hiệu cho thấy ống mềm giãn nở inox đang dùng sai hoặc sắp hỏng

Doanh nghiệp nên kiểm tra ngay nếu thấy:

Ống rung bất thường khi máy chạy
Lưới bện tưa hoặc bị trượt
Có vết xì nhỏ
Đầu nối bị kéo lệch
Ống đổi màu do quá nhiệt
Tuổi thọ thực tế thấp hơn nhiều so với dự kiến
Sóng ống méo, gập, lệch

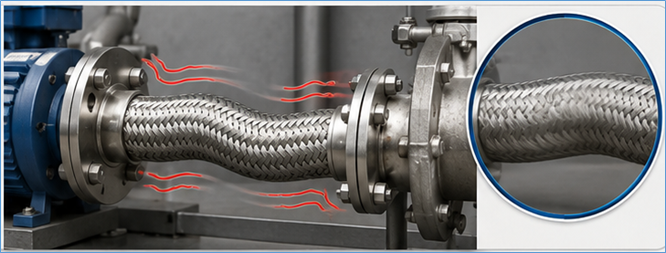

Hình 5: Dấu hiệu bị hư hỏng khi phát hiện ống rung bất thường khi máy chạy

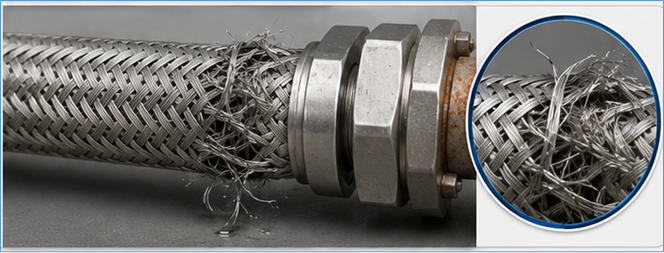

Hình 6: Dấu hiệu bị hư hỏng khi phát hiện lưới bện của ống mềm bị tưa hoặc bị trượt

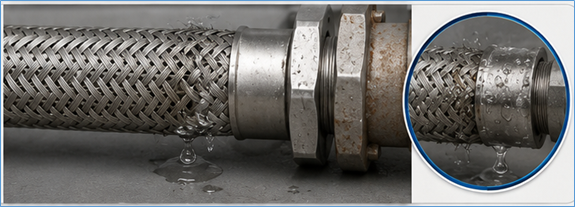

Hình 7: Dấu hiệu bị hư hỏng khi phát hiện ống mềm có vết xì nhỏ

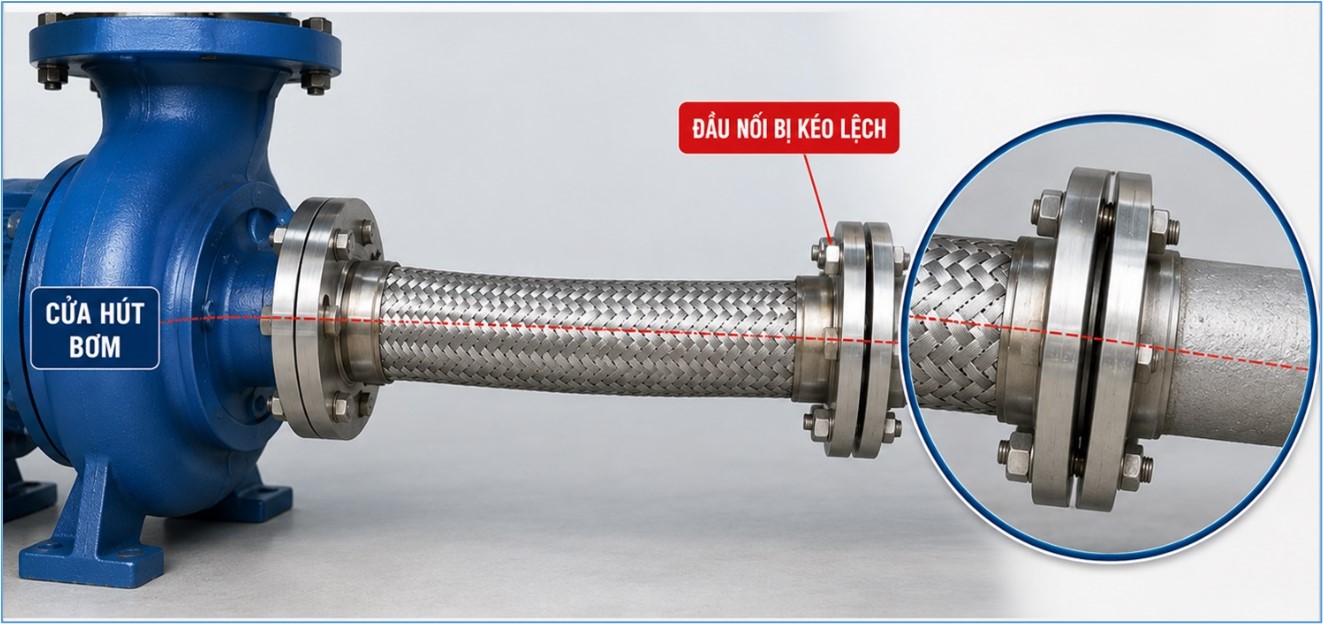

Hình 8: Dấu hiệu bị hư hỏng khi phát hiện đầu nối ống mềm bị kéo lệch

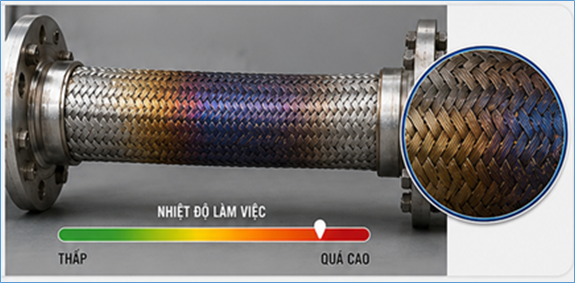

Hình 9: Dấu hiệu bị hư hỏng khi phát hiện ống mềm bị đổi màu do quá nhiệt

10. Giải pháp chọn và sử dụng ống mềm inox đúng kỹ thuật

Để hệ thống vận hành bền và an toàn, cần tuân thủ các nguyên tắc sau:

10.1 Trước khi chọn mua

Xác định đúng môi chất sử dụng >> chọn vật liệu ống phù hợp để đảm bảo chống ăn mòn và an toàn

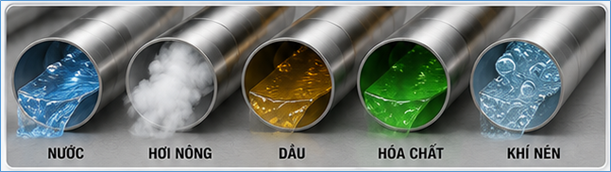

Hình 10: Xác định đúng môi chất sử dụng

Xác định áp suất và nhiệt độ lớn nhất

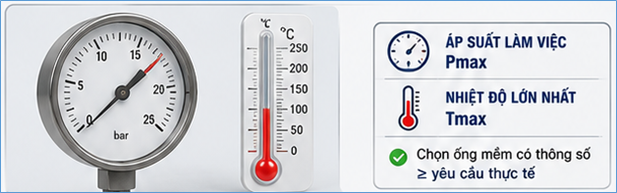

Hình 11: Xác định đúng áp suất và nhiệt độ lớn nhất

Xác định mục đích sử dụng: Dùng giảm rung, bù giãn nở nhiệt, chống sai lệch, kết nối linh hoạt,…
Xác định kiểu đầu nối phù hợp và vật liệu tương thích với hệ thống như: mặt bích, đầu nối ren, khớp nối nhanh, hàn,…

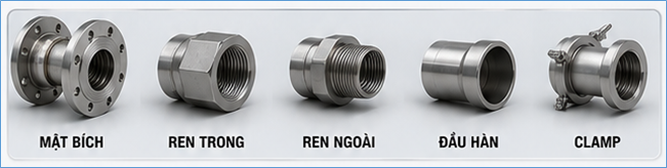

Hình 13: Xác định kiểu đầu nối phù hợp

Tính toán chuyển vị hoặc mức rung thực tế để chọn loại ống mềm đáp ứng chuyển vị và hấp thụ rung phù hợp

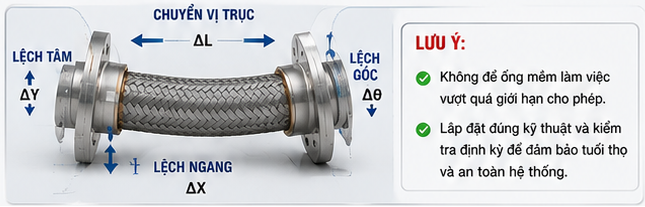

Hình 14: Tính toán chuyển vị hoặc mức rung thực tế

10.2 Khi lắp đặt

Không xoắn ống
Không uốn dưới bán kính cho phép
Không để ống chịu tải ống dẫn
Có anchor và guide cần thiết
Kiểm tra đồng tâm trước khi siết cố định mặt bích

10.3 Trong quá trình vận hành

Theo dõi rung
Kiểm tra rò rỉ
Bảo trì định kỳ
Thay thế khi có dấu hiệu mỏi hoặc ăn mòn

11. Vì sao doanh nghiệp nên tư vấn kỹ thuật với nhà sản xuất trước khi đặt hàng ?

Đối với sản phẩm công nghiệp như ống mềm, khớp giãn nở, sự tư vấn từ đơn vị sản xuất có kinh nghiệm sẽ giúp:

Chọn đúng vật liệu
Chọn đúng cấu hình
Chọn đúng chiều dài
Giảm rủi ro hư hỏng sớm
Tối ưu chi phí đầu tư và tuổi thọ thiết bị

12. Kết luận

Những sai sót trong quá trình sử dụng ống mềm giãn nở inox thường đến từ việc hiểu chưa đúng bản chất làm việc của sản phẩm. Ống mềm inox không phải chi tiết lắp “cho có”, mà là một thiết bị cơ khí cần được tính toán theo đúng điều kiện vận hành thực tế.

Các lỗi như chọn sai vật liệu, sai áp suất – nhiệt độ, lắp bị xoắn, uốn quá mức, không có anchor, không tính giãn nở nhiệt hay bỏ qua bảo trì đều có thể khiến hệ thống gặp sự cố nghiêm trọng. Vì vậy, để đường ống vận hành ổn định, doanh nghiệp cần lựa chọn sản phẩm dựa trên thông số kỹ thuật rõ ràng, có tư vấn từ nhà cung cấp và áp dụng đúng quy trình lắp đặt.

13. Tư vấn kỹ thuật

Nếu anh/chị đang cần chọn ống mềm inox, khớp nối mềm, ống giãn nở inox cho hệ thống hơi, nước nóng, hóa chất, HVAC, bơm hoặc đường ống công nghiệp, nên chuẩn hóa dữ liệu vận hành ngay từ đầu để có phương án phù hợp, an toàn và bền lâu.
