Giải pháp giảm rung khi kết nối đường ống kim loại với máy bơm, máy nén

1. Vì sao cần giảm rung cho hệ thống đường ống công nghiệp ?

Trong các hệ thống công nghiệp hiện đại, máy bơm, máy nén khí, quạt công nghiệp, turbine và động cơ luôn tạo ra rung động trong quá trình vận hành. Khi các thiết bị này được kết nối trực tiếp với đường ống kim loại cứng, rung động sẽ truyền dọc theo hệ thống gây ra nhiều sự cố nghiêm trọng.

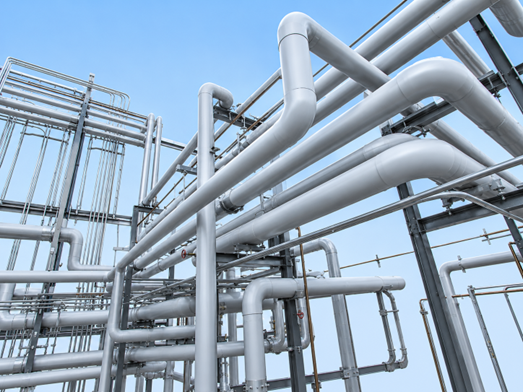

Hình 1: Hệ thống đường ống trong công nghiệp

2. Các hậu quả thường gặp khi rung động lan truyền từ thiết bị sang hệ thống đường ống

• Nứt mối hàn đường ống
• Gãy chân đỡ đường ống
• Lỏng bulong mặt bích
• Rò rỉ môi chất
• Hỏng phớt bơm
• Giảm tuổi thọ vòng bi
• Tăng tiếng ồn trong nhà máy
• Ngừng sản xuất ngoài kế hoạch

Theo kinh nghiệm vận hành thực tế, hơn 60% sự cố rò rỉ tại khu vực đầu hút và đầu xả của bơm có liên quan đến rung động cơ học và giãn nở nhiệt không được xử lý đúng cách.

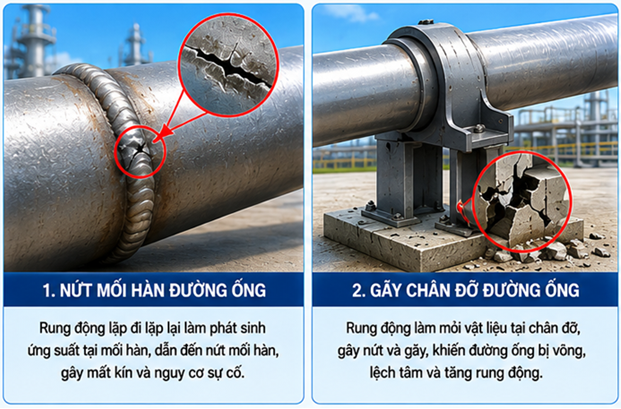

Hình 2: Rung động lan truyền làm nứt mối hàn và gãy chân đỡ bê tông hệ thống đường ống

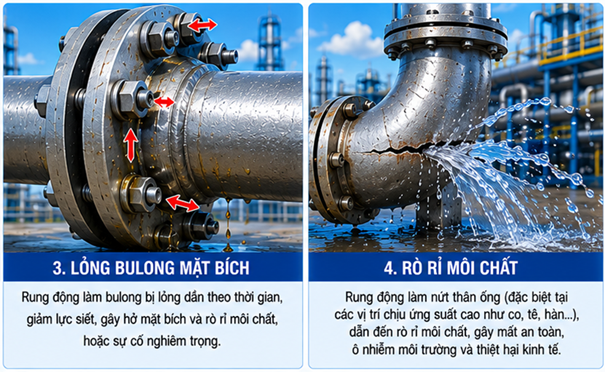

Hình 3: Rung động lan truyền làm lỏng bulong mặt bích, nứt thân ống gây rò rỉ lưu chất

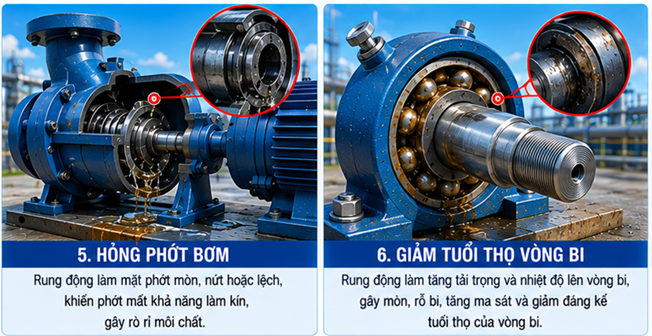

Hình 4: Rung động lan truyền làm hư hỏng phớt bơm và giảm tuổi thọ vòng bi

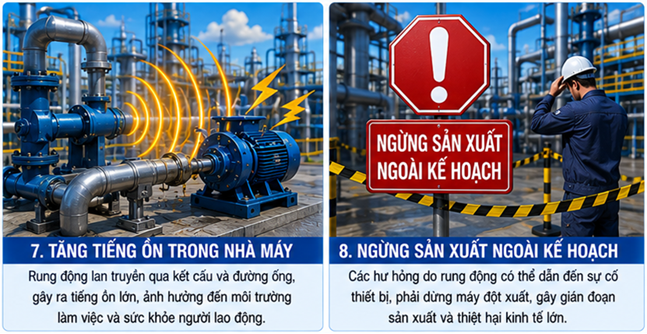

Hình 5: Rung động lan truyền làm tăng tiếng ồn và có nguy cơ gây ngừng sản xuất do hư hỏng

3. Nguồn gốc rung động trong hệ thống đường ống

3.1. Rung động từ máy bơm

Các nguyên nhân phổ biến:

• Mất cân bằng cánh bơm
• Sai lệch đồng tâm trục
• Hiện tượng xâm thực
• Hỏng bạc đạn
• Tốc độ quay cao

Tần số rung cơ bản:           f = n/60

Trong đó:

• f = Tần số rung (Hz)
• n = Tốc độ vòng quay (v/ph)

Ví dụ

Bơm quay với tốc độ n = 2.900 v/ph

Vậy tần số rung cơ bản: f = 2900/60 = 48,3 Hz

Đây là nguồn rung chính truyền sang hệ thống đường ống.

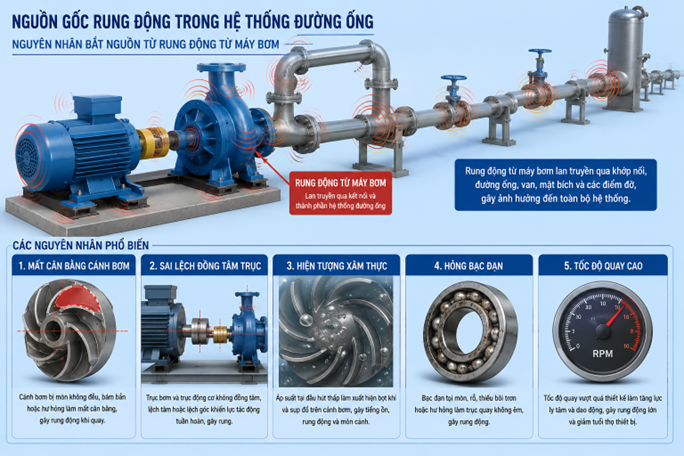

Hình 6: Các nguyên nhân phổ biến gây rung động từ máy bơm sang hệ thống đường ống

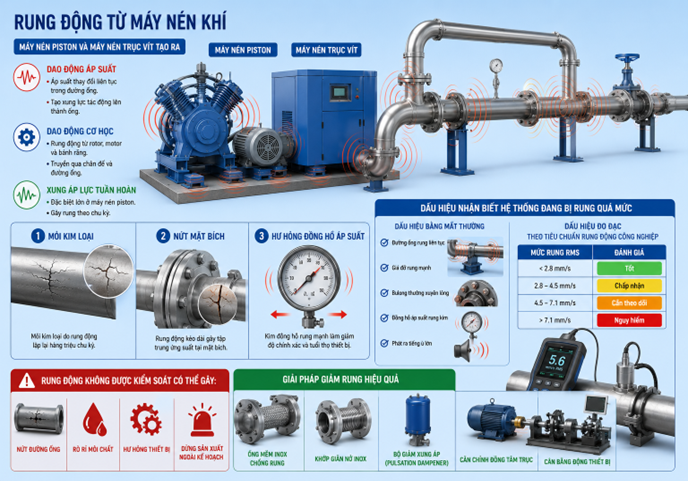

3.2. Rung động từ máy nén khí

Máy nén piston và máy nén trục vít tạo ra:

• Dao động áp suất
• Dao động cơ học
• Xung áp lực tuần hoàn

Các dao động này thường gây:

Mỏi kim loại

Nứt mặt bích

Hư hỏng đồng hồ áp suất

Dấu hiệu mắt thường nhận biết hệ thống đang bị rung quá mức

Đường ống rung liên tục Giá đỡ rung mạnh Bulong thường xuyên lỏng

Đồng hồ áp suất rung kim Phát ra tiếng ù lớn



Dấu hiệu đo đạc theo tiêu chuẩn rung động công nghiệp:

Mức rung RMS	Đánh giá
< 2.8 mm/s	Tốt
2.8 – 4.5 mm/s	Chấp nhận
4.5 – 7.1 mm/s	Cần theo dõi
> 7.1 mm/s	Nguy hiểm



4. Các giải pháp giảm rung hiệu quả

4.1. Sử dụng ống mềm inox chống rung

Đây là giải pháp phổ biến nhất hiện nay.

Bao gồm:

• Bellows inox 304 hoặc 316
• 1 hoặc 2 lớp lưới bện inox
• Đầu nối ren hoặc mặt bích

Nguyên lý

Ống bellows hấp thụ:

• Rung động cơ học
• Chuyển vị nhỏ
• Dao động áp suất

Lớp lưới bện chịu:

• Áp lực bên trong
• Lực đẩy áp suất (Pressure Thrust)

Ưu điểm

✓ Lắp đặt đơn giản

✓ Chi phí thấp

✓ Hiệu quả chống rung cao

✓ Không cần thay đổi kết cấu đường ống

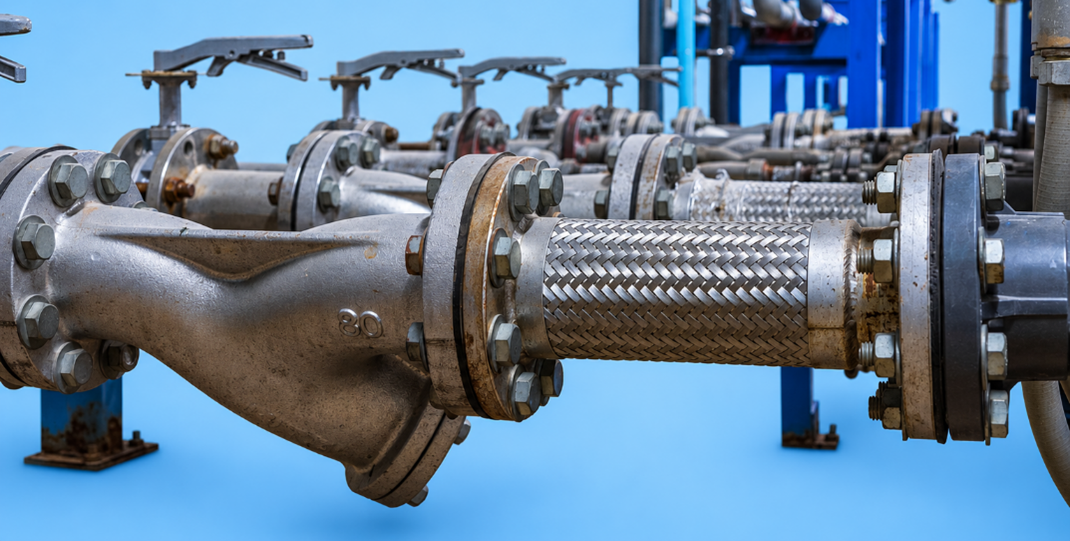

Hình 8: Sử dụng ống mềm inox chống rung cho hệ thống đường ống

4.2. Lắp khớp giãn nở (Expansion Joint)

Khi đường kính lớn hoặc nhiệt độ cao.

Các loại thường dùng

• Khớp giãn nở dọc trục (Axial Expansion Joint)
• Khớp giãn nở đa hướng (Universal Expansion Joint)
• Khớp giãn nở bản lề (Hinged Expansion Joint)
• Khớp giãn nở kiểu các đăng (Gimbal Expansion Joint)

Công dụng

Ngoài chống rung còn:

• Hấp thụ giãn nở nhiệt
• Giảm ứng suất đường ống
• Bảo vệ thiết bị quay

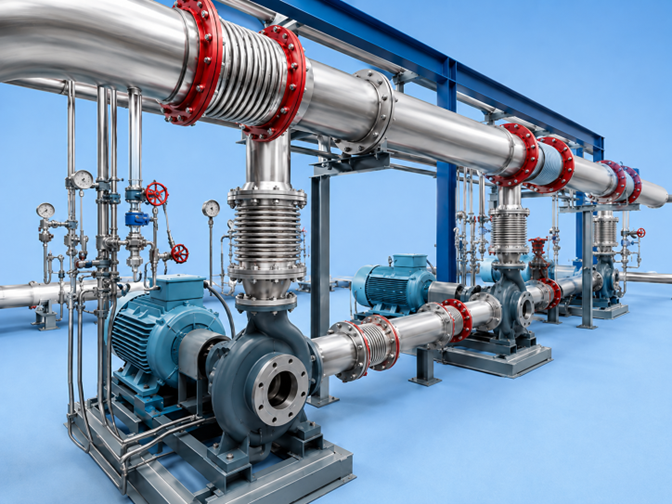

Hình 9: Sử dụng khớp giãn nở chống rung cho hệ thống đường ống đường kính lớn

4.3. Lắp đế chống rung cho thiết bị

Áp dụng cho:

• Bơm
• Máy nén
• Quạt công nghiệp
• Chiller

Các loại:

• Cao su chống rung
• Lò xo chống rung
• Bộ phận cách ly lò xo

Khả năng giảm rung từ 40% – 95% tùy theo thiết kế.

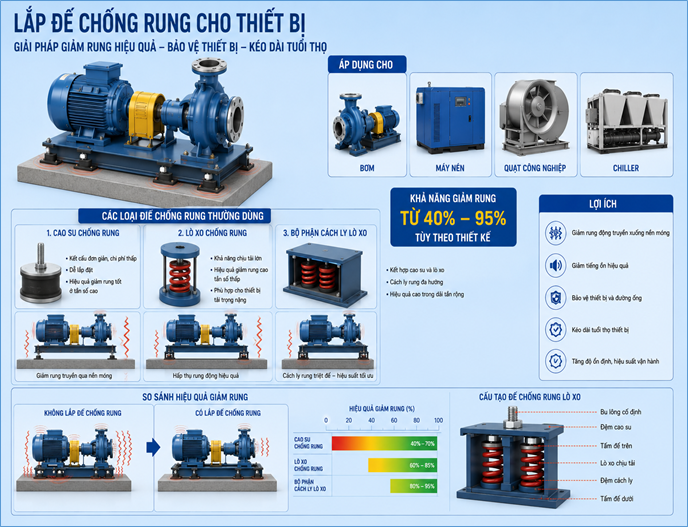

Hình 10: Sử dụng đế chống rung cho thiết bị

4.4. Cân chỉnh đồng tâm thiết bị

Một nguyên nhân phổ biến nhưng thường bị bỏ qua.

Sai lệch đồng tâm cho phép

Thiết bị	Giá trị
Bơm nhỏ	≤ 0.05 mm
Bơm trung bình	≤ 0.03 mm
Bơm tốc độ cao	≤ 0.02 mm



Việc cân chỉnh bằng Laser Alignment giúp giảm đáng kể rung động phát sinh.

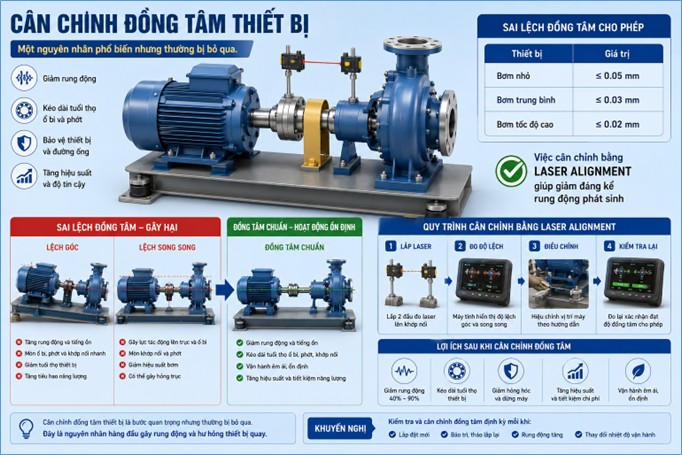

Hình 11: Sử dụng Laser Alignment đế Cân chỉnh đồng tâm thiết bc cho thiết bị

4.5. Bố trí giá đỡ đúng kỹ thuật

Sai vị trí support có thể làm rung động tăng lên.

Nên sử dụng

• Giá đỡ cố định (Fixed Support)
• Giá đỡ dẫn hướng (Guide Support)
• Giá đỡ trượt (Sliding Support)

Không nên

• Treo tự do đoạn ống dài
• Khoảng cách các giá đỡ, giá trượt quá lớn
• Dùng giá đỡ bị rỉ sét hoặc biến dạng

Ví dụ 1:  Tính toán lựa chọn ống mềm chống rung cho máy bơm nước nóng:

• DN100
• Áp suất 10 bar
• Nhiệt độ 120°C
• Biên độ rung 1.5 mm

Chọn chiều dài ống mềm

Kinh nghiệm thiết kế, chọn L ≥ 10 × D

Trong đó:

• L = Chiều dài ống mềm
• D = Đường kính danh nghĩa

DN100 có D = 100 mm

=> L tối thiểu = 10 × 100 = 1.000 mm

Thực tế thường chọn L = 1000 mm đến L = 1200 mm để đạt hiệu quả hấp thụ rung tối ưu.

Ví dụ 2:  Tính lực đẩy áp suất (Pressure Thrust)

Đối với khớp giãn nở không có thanh giằng:       F = P×A

Trong đó:

• F = Lực đẩy áp suất (N)
• P = Áp suất làm việc (Pa)
• A = Diện tích hiệu dụng (m²)

Cho kích thước đường ống DN200, áp suất làm việc P = 16 bar.

Tính tiết diện đường ống A = 0.0314 m²

Lực đẩy áp suất:

F = P×A = 16 × 10⁵ × 0.0314 ≈ 50.240 N ≈ 5,1 tấn lực

Nếu không bố trí gối cố định đúng cách, lực này có thể phá hỏng toàn bộ hệ thống đường ống.

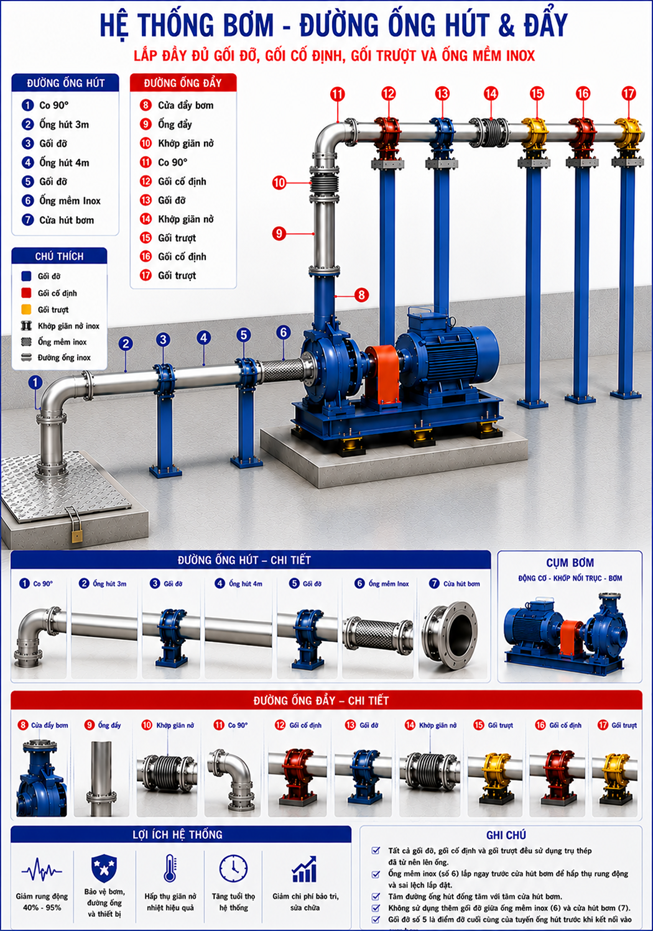

Hình 12: Bố trí gối cố định, gối trượt, giá đỡ, ống mềm và khớp giãn nở đúng kỹ thuật

5. Vị trí lắp đặt ống mềm inox chống rung chuẩn

Đầu hút bơm

Mục đích:

• Giảm rung truyền từ bơm
• Bảo vệ mặt bích
• Hạn chế ứng suất

Đầu xả bơm

Mục đích:

• Giảm dao động áp suất
• Bảo vệ van và đồng hồ

Đầu vào máy nén

• Giảm rung cơ học
• Giảm tiếng ồn

Đầu ra máy nén

• Hấp thụ dao động áp suất
• Tăng tuổi thọ đường ống

6. Các sai lầm thường gặp

• Dùng ống mềm quá ngắn
• Uốn nhỏ hơn bán kính cho phép
• Lắp ống mềm để bù sai lệch lớn
• Không lắp gối dẫn hướng và gối cố định
• Dùng ống mềm thay thế hoàn toàn khớp giãn nở
• Chọn sai vật liệu inox

7. Hướng dẫn lựa chọn vật liệu ống mềm, khớp giãn nở phù hợp

Môi trường	Khuyến nghị
Nước sạch	Inox 304
HVAC	Inox 304
Hơi nóng	Inox 321
Hóa chất	Inox 316L
Nước biển	Inox 316L
Dầu khí	Inox 316L



8. Kết luận

Việc kết nối trực tiếp đường ống kim loại với máy bơm hoặc máy nén mà không có giải pháp giảm rung phù hợp là nguyên nhân hàng đầu gây nứt mối hàn, rò rỉ mặt bích, hỏng phớt và giảm tuổi thọ thiết bị.

Đối với đa số hệ thống công nghiệp, ống mềm inox chống rung là giải pháp kinh tế và hiệu quả nhất. Với các hệ thống nhiệt độ cao, áp suất lớn hoặc có giãn nở nhiệt đáng kể, nên kết hợp khớp giãn nở inox (Expansion Joint) cùng hệ thống điểm cố định – gối dẫn hướng – gối đỡ theo tiêu chuẩn thiết kế quốc tế để đảm bảo độ bền lâu dài và an toàn vận hành.

Dân Đạt Flex cung cấp các giải pháp:

• Ống mềm inox 304/316
• Khớp giãn nở dọc trục
• Khớp giãn nở đa hướng
• Khớp giãn nở bản lề
• Khớp giãn nở cardan
• Khớp giãn nở cân bằng áp lực
• Giải pháp chống rung và bù giãn nở cho hệ thống đường ống công nghiệp

Với kinh nghiệm trong lĩnh vực ống mềm inox và khớp giãn nở, Dân Đạt Flex có thể hỗ trợ khách hàng lựa chọn đúng sản phẩm theo điều kiện vận hành thực tế, giúp hệ thống đường ống an toàn, bền bỉ và giảm chi phí bảo trì lâu dài.
