Khớp giãn nở hoạt động như thế nào và

vai trò của nó trong hệ thống đường ống

1.1. Khái quát

Trong bất kỳ hệ thống đường ống công nghiệp nào, sự thay đổi nhiệt độ đều làm đường ống co lại hoặc giãn dài. Đây là hiện tượng hoàn toàn tự nhiên do giãn nở nhiệt của vật liệu.

Nếu sự giãn nở này không được hấp thụ hoặc kiểm soát đúng cách, lực phát sinh sẽ truyền trực tiếp đến:

Bơm Van Bình áp lực

Thiết bị trao đổi nhiệt Turbine Máy nén

Kết cấu giá đỡ Bulông neo Mối hàn

Sau một thời gian vận hành, hệ thống có thể xuất hiện các hư hỏng nghiêm trọng như:

Nứt mối hàn Cong đường ống Gãy giá đỡ

Rò rỉ mặt bích Hư ổ bi bơm Hỏng phớt cơ khí

Lệch tâm thiết bị Tuổi thọ hệ thống giảm đáng kể

Để giải quyết vấn đề này, khớp giãn nở inox (Expansion Joint) được sử dụng như một phần tử đàn hồi nhằm hấp thụ chuyển vị của đường ống và giảm tải trọng truyền đến thiết bị.

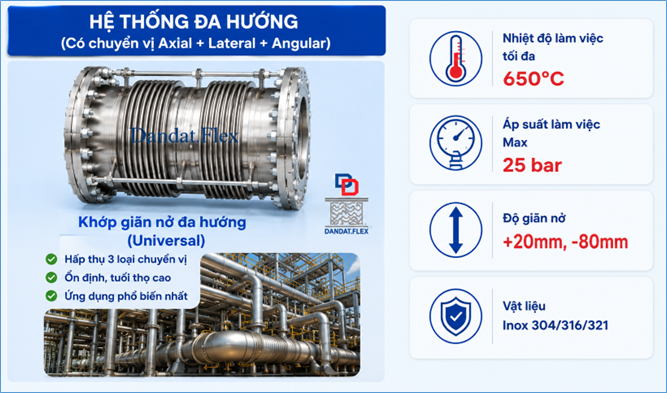

Hình 1: Khớp giãn nở sản xuất tại Công ty Dân Đạt

1.2. Khớp giãn nở hoạt động như thế nào ?

Khớp giãn nở hoạt động dựa trên tính đàn hồi của Bellows inox.

Bellows được chế tạo bằng thép không gỉ mỏng, tạo thành nhiều sóng liên tiếp. Khi đường ống thay đổi chiều dài hoặc vị trí, các sóng bellows sẽ biến dạng đàn hồi để hấp thụ chuyển động, thay vì truyền toàn bộ lực vào hệ thống.

Quá trình làm việc diễn ra theo trình tự:

1. Đường ống tăng hoặc giảm nhiệt độ.
2. Đường ống giãn nở hoặc co lại.
3. Bellows biến dạng đàn hồi.
4. Chuyển vị được hấp thụ.
5. Lực truyền đến thiết bị giảm đáng kể
6. Hệ thống làm việc ổn định và an toàn.

1.3. Nguyên nhân gây ra giãn nở nhiệt

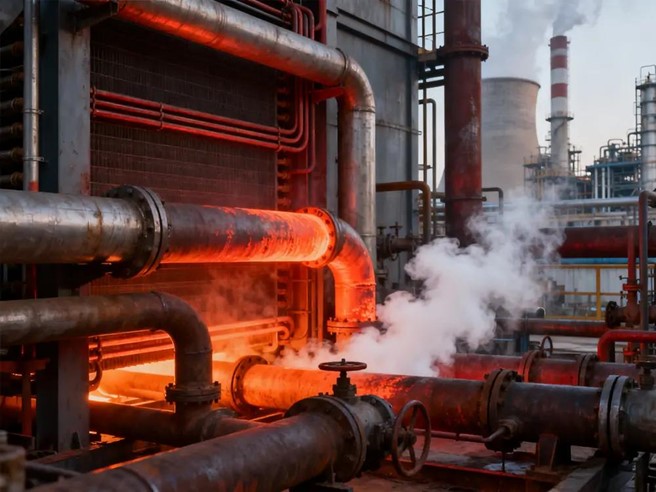

Hình 2: Đường ống lắp đặt gần lò nhiệt luyện

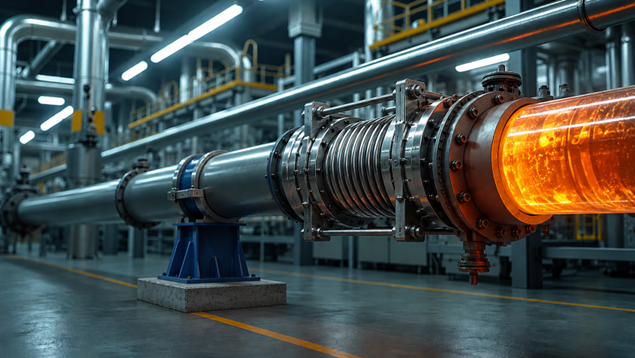

 Hình 3: Đường ống hoạt động trong môi trường chịu nhiệt cao

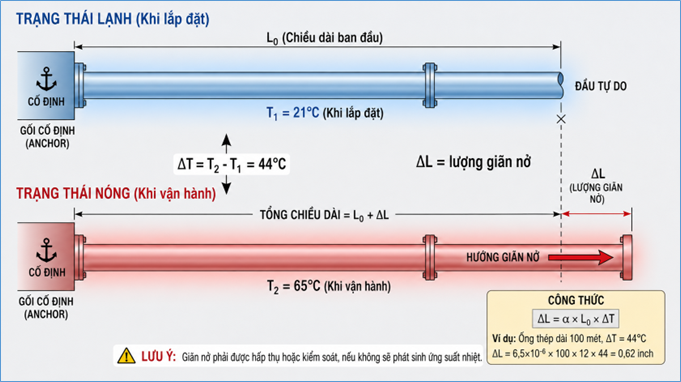

Hình 4: Đường ống lắp đặt ban đầu và giãn nở nhiệt

Trong thực tế, nhiều hệ thống làm việc ở nhiệt độ rất cao:

Chỉ cần nhiệt độ thay đổi vài chục độ C, đường ống dài hàng chục mét cũng có thể giãn dài từ vài milimét đến hàng chục milimét. Với các tuyến ống dài hàng trăm mét, chuyển vị có thể lên đến hàng trăm milimét nếu không có giải pháp bù giãn nở phù hợp.

1.4. Công thức tính độ giãn nở nhiệt

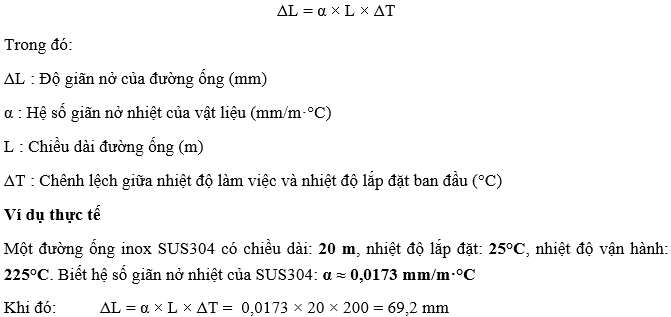

Theo các nguyên lý thiết kế đường ống được sử dụng trong các tiêu chuẩn như EJMA và ASME B31.3, độ giãn nở nhiệt được xác định theo công thức:

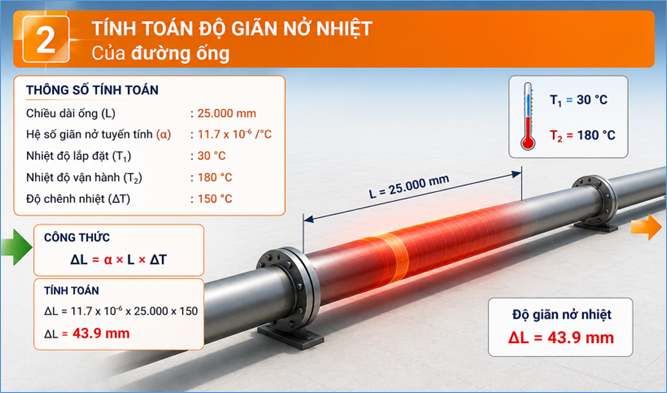

Kết luận: Đường ống sẽ giãn dài khoảng 69 mm. Nếu không có giải pháp bù giãn nở, lực sinh ra có thể vượt quá khả năng chịu tải của thiết bị và kết cấu đỡ.

1.5 Khớp giãn nở hấp thụ những chuyển động nào ?

Khớp giãn nở không chỉ hấp thụ chuyển động dọc trục mà còn được thiết kế để xử lý nhiều dạng chuyển vị khác nhau:

Hình 5: Khớp giãn nở hấp thụ chuyển vị theo phương ngang (Lateral)

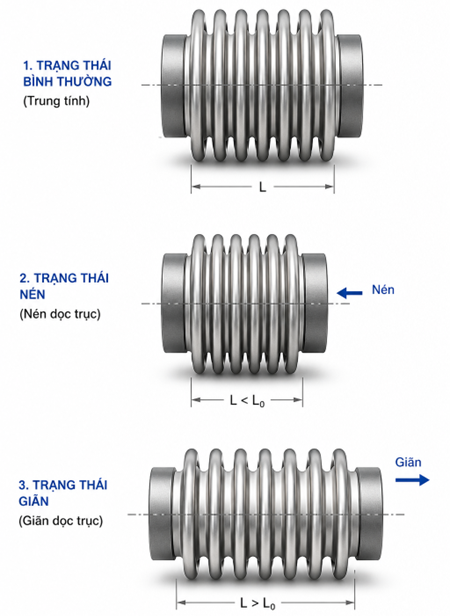

Hình 6: Khớp giãn nở hấp thụ chuyển vị dọc trục (Axial)

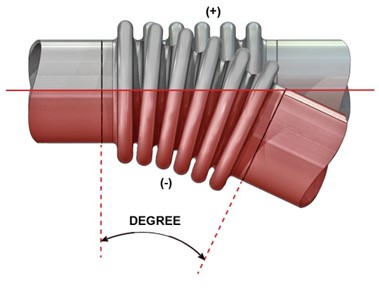

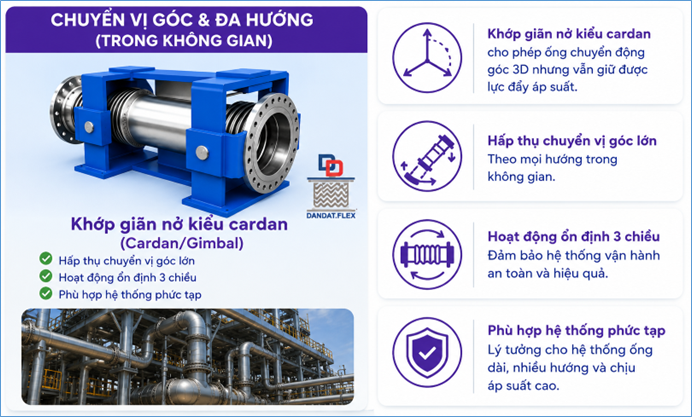

Hình 7: Khớp giãn nở hấp thụ chuyển vị góc (Angular)

Việc xác định đúng dạng chuyển vị là bước quan trọng để lựa chọn đúng loại khớp giãn nở và tránh làm giảm tuổi thọ của bellows.

1.6. Vì sao nhiều hệ thống vẫn hư hỏng dù đã lắp khớp giãn nở ?

Qua nhiều dự án công nghiệp, nguyên nhân hư hỏng thường không nằm ở bản thân khớp giãn nở mà ở việc lựa chọn hoặc lắp đặt chưa đúng:

• Chọn sai loại khớp giãn nở so với dạng chuyển vị.
• Không tính toán độ giãn nở nhiệt trước khi lựa chọn.
• Thiếu điểm neo (Anchor) hoặc gối dẫn hướng (Guide).
• Không kiểm tra lực tác động lên cửa hút và cửa đẩy của bơm.
• Chọn sai vật liệu so với nhiệt độ hoặc môi trường lưu chất.
• Lắp đặt sai vị trí hoặc sai chiều làm việc của khớp giãn nở.

Điều này cho thấy khớp giãn nở chỉ phát huy hiệu quả khi được lựa chọn và bố trí như một phần của toàn bộ hệ thống đường ống, thay vì chỉ là một phụ kiện lắp thêm.

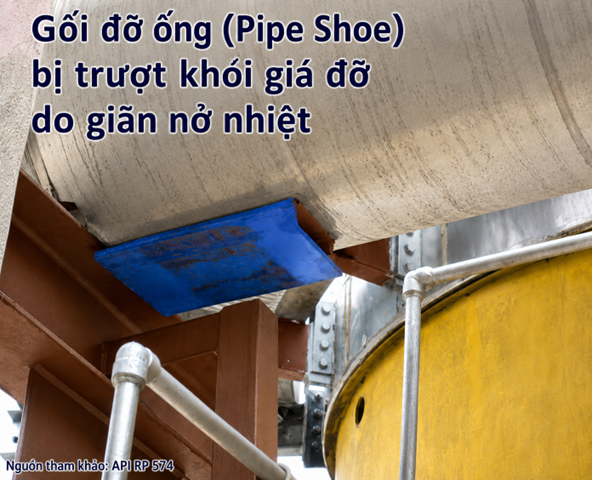

Hình 8: Tính toán chiều dài giãn nở nhiệt chưa chính xác, nên gối đỡ trượt (màu xanh) bị trượt khỏi giá đỡ khi đường ống bị giãn nở nhiệt

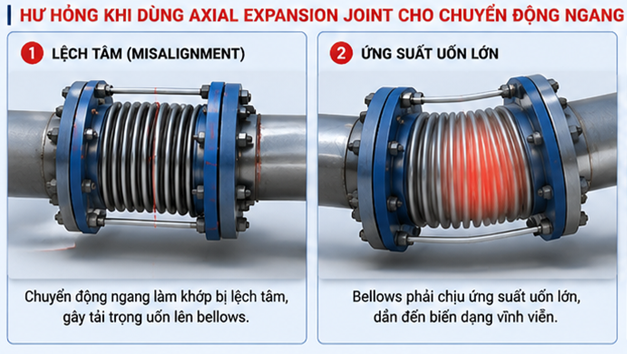

Hình 9: Khớp giãn nở bị hư hỏng do chọn sai loại khớp so với dạng chuyển vị

1.7. Giải pháp kỹ thuật từ Dân Đạt

Để đảm bảo hệ thống vận hành an toàn và đạt tuổi thọ thiết kế, Dân Đạt cung cấp giải pháp tư vấn và lựa chọn khớp giãn nở dựa trên các thông số kỹ thuật thực tế, bao gồm:

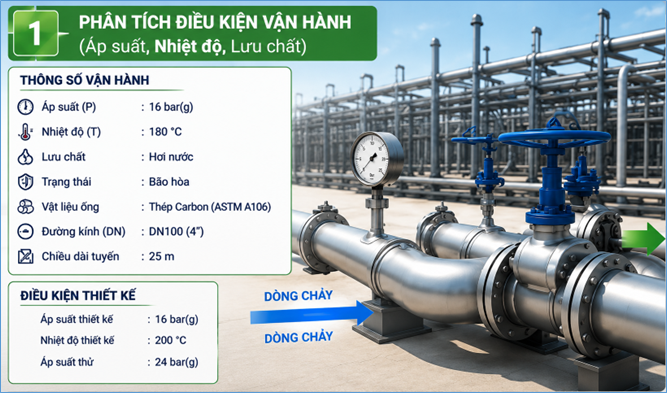

1.7.1 Phân tích điều kiện vận hành (áp suất, nhiệt độ, lưu chất).

1.7.2 Tính toán độ giãn nở nhiệt của đường ống.

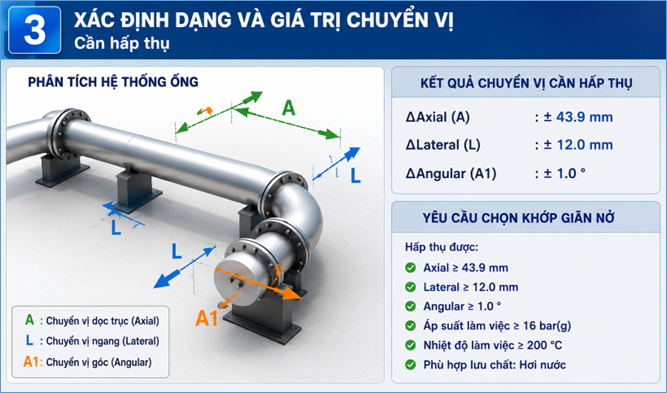

1.7.3 Xác định dạng và giá trị chuyển vị cần hấp thụ.

1.7.4 Lựa chọn loại Expansion Joint phù hợp

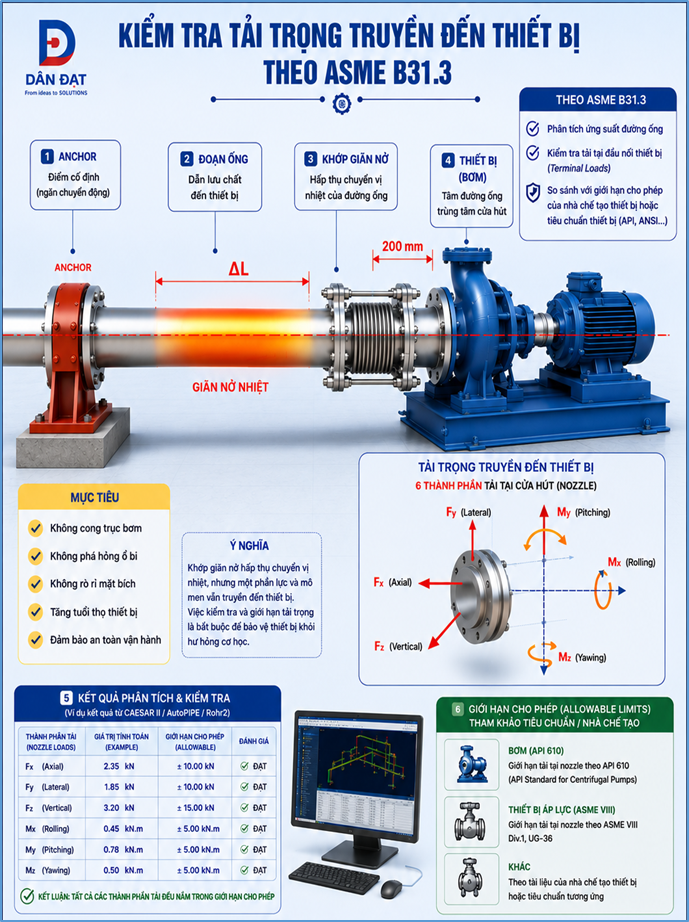

1.7.5 Kiểm tra tải trọng truyền đến thiết bị theo ASME B31.3.

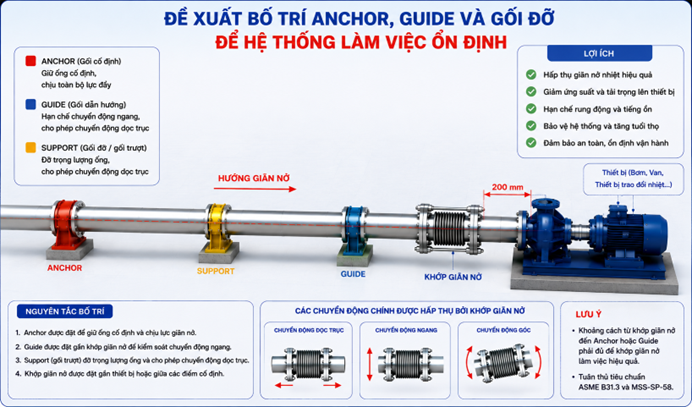

2.7.1 Đề xuất bố trí Anchor, Guide và gối đỡ để hệ thống làm việc ổn định.

1.8. Kết luận

Khớp giãn nở inox không chỉ là một phụ kiện nối ống mà là một thiết bị kỹ thuật quan trọng giúp kiểm soát chuyển vị, giảm ứng suất và bảo vệ toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng ngay từ giai đoạn thiết kế sẽ giúp giảm đáng kể nguy cơ hư hỏng, chi phí bảo trì và thời gian dừng máy.
