Khớp nối mềm cao su bị hư hỏng do nền đất sụt lún

Giải pháp thay thế bằng khớp giãn nở inox cho hệ thống cấp thoát nước

1. Hiện trạng thực tế

Trong quá trình khảo sát hiện trường một hệ thống đường ống cấp nước, đội ngũ kỹ thuật của nhà máy đã ghi nhận nhiều vị trí khớp nối mềm cao su (Rubber Expansion Joint) bị hư hỏng nghiêm trọng sau một thời gian vận hành.

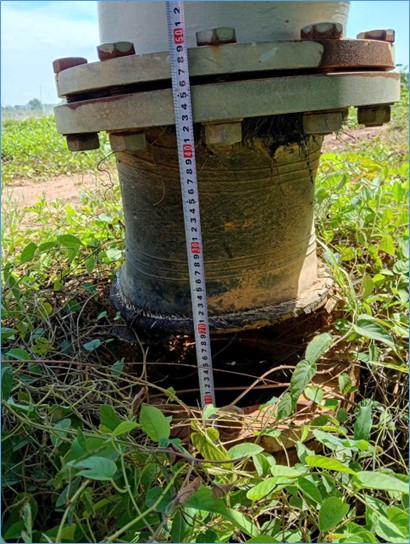

Hình 1: Khớp bị kéo giãn quá mức dẫn tới phá hỏng liên kết giữa lớp cao su và mặt bích

♦Hiện tượng quan sát được trên hình 1

Khớp nối mềm cao su bị biến dạng theo phương dọc trục (axial extension).
Thân cao su bị kéo dài và thắt eo ở phần giữa, thay vì giữ dạng trụ ban đầu.
Các lớp gia cường (bố vải/sợi) đã lộ ra ngoài, chứng tỏ lớp cao su bảo vệ đã bị phá hủy.
Phần chân dưới của khớp xuất hiện hiện tượng bong tách và xòe mép, cho thấy liên kết giữa lớp cao su và mặt bích đã bị phá hỏng.

Đây là dấu hiệu điển hình của khớp bị kéo giãn quá mức trong thời gian dài.

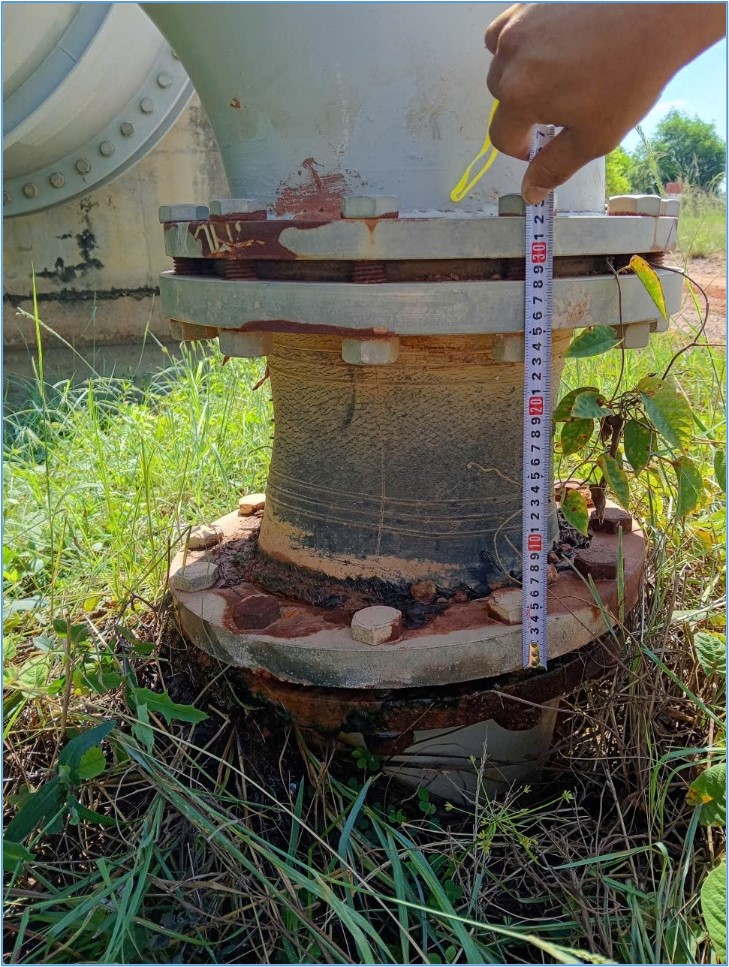

Hình 2: Khớp nối mềm cao su hư hỏng do chuyển vị dọc trục vượt giới hạn

♦Hiện tượng quan sát được trên hình 2

Từ hình ảnh có thể nhận thấy các đặc điểm sau:

Thân khớp bị co thắt mạnh ở giữa

Thay vì giữ dạng hình trụ đều, phần giữa của khớp bị thu nhỏ đường kính tạo thành dạng "eo".

Điều này chứng tỏ:

Thân cao su đang chịu ứng suất kéo dọc trục rất lớn
Lớp bố gia cường đã bị kéo căng trong thời gian dài.
Lớp cao su ngoài bị lão hóa

Quan sát thấy:

Bề mặt sần
Đổi màu
Bám bùn đất
Mất tính đàn hồi

Đây là hiện tượng thường gặp khi khớp làm việc nhiều năm ngoài trời.

Mép cao su phía dưới bị bong

Ngay sát mặt bích dưới có hiện tượng:

Bong lớp cao su
Lớp bố bắt đầu lộ ra

Điều này cho thấy liên kết giữa Cao su ® Lớp bố ® Mặt bích đã bắt đầu bị phá hủy.

Chiều cao khớp không đều

Quan sát bằng thước đo, khớp đang ở trạng thái kéo dài không đều tại 2 bên đối điện.

2. Dạng hư hỏng

Đây là dạng hư hỏng do chuyển vị dọc trục vượt giới hạn

Đặc trưng:

Khớp bị kéo dài.
Cao su chịu ứng suất kéo liên tục.
Lớp bố chịu toàn bộ tải trọng.
Các lớp bố bắt đầu tách khỏi cao su.
Sau đó xuất hiện nứt và rò rỉ.
Khớp bị kéo giãn quá mức dẫn tới phá hỏng liên kết giữa lớp cao su và mặt bích.

Đây là một dạng hư hỏng rất phổ biến đối với các tuyến ống đặt trên nền đất yếu

Các hình ảnh hiện trường khách hàng cung cấp cho thấy:

Khớp cao su bị lún theo nền đất.
Cao su bị biến dạng lớn.
Có hiện tượng lão hóa và nứt.
Mặt bích lệch tâm.
Đường ống xuất hiện sai lệch vị trí.

Những hình ảnh này cho thấy đây không phải hư hỏng do áp suất, mà chủ yếu do chuyển vị của nền móng.

3. Vì sao khớp nối mềm cao su bị hư hỏng ?

Đối với hệ thống cấp thoát nước ngoài trời, nền đất luôn thay đổi theo thời gian.

Một số nguyên nhân có thể ảnh hưởng đến tuổi thọ của khớp cao su:

Đất đắp chưa ổn định
Nền yếu
Mực nước ngầm thay đổi
Xe tải chạy liên tục
Rung động từ máy bơm
Co ngót đất mùa khô
Lún không đều

Khi nền đất lún xuống vài chục milimet đến hàng trăm milimet, hai đầu đường ống không còn đồng trục.

Lúc này toàn bộ chuyển vị sẽ truyền vào khớp nối mềm.

Nếu chuyển vị vượt khả năng thiết kế:

Cao su bị kéo
Bị nén
Bị xoắn
Bị cắt

Tuổi thọ giảm rất nhanh.

4. Các dạng hư hỏng quan sát được

Biến dạng do lún nền

Khớp bị kéo dài theo phương đứng ® Lớp cao su phải chịu ứng suất kéo liên tục ® Các lớp bố vải bên trong bắt đầu bong tách.

Cao su bị lão hóa

Ngoài hiện tượng chuyển vị, khớp còn chịu:

Tia UV
Ozone
Nhiệt độ môi trường
Nước mưa
Hóa chất

Sau nhiều năm: Cao su cứng ® Nứt ® Giảm đàn hồi

Mặt bích lệch tâm

Do nền đất lún không đều ® Hai mặt bích không còn song song ® Lực uốn tăng rất lớn lên thân cao su.

Rò rỉ

Sau khi cao su mất khả năng đàn hồi ® Bulông không còn ép đều ® Gioăng biến dạng ® Xuất hiện rò rỉ

5. Vì sao khớp nối mềm cao su không phù hợp trong môi trường này ?

Khớp nối mềm cao su có ưu điểm:

Giảm rung rất tốt
Giá thành thấp
Lắp đặt đơn giản

Tuy nhiên: Khả năng chịu chuyển vị lâu dài của cao su có giới hạn.

Đặc biệt khi:

Nền tiếp tục lún
Đường ống có kích thước lớn
Áp lực cao
Môi trường ngoài trời

Tuổi thọ sẽ giảm đáng kể.

6. Giải pháp

Sau khi đánh giá điều kiện làm việc, khách hàng đã quyết định thay thế toàn bộ bằng khớp giãn nở inox Dân Đạt

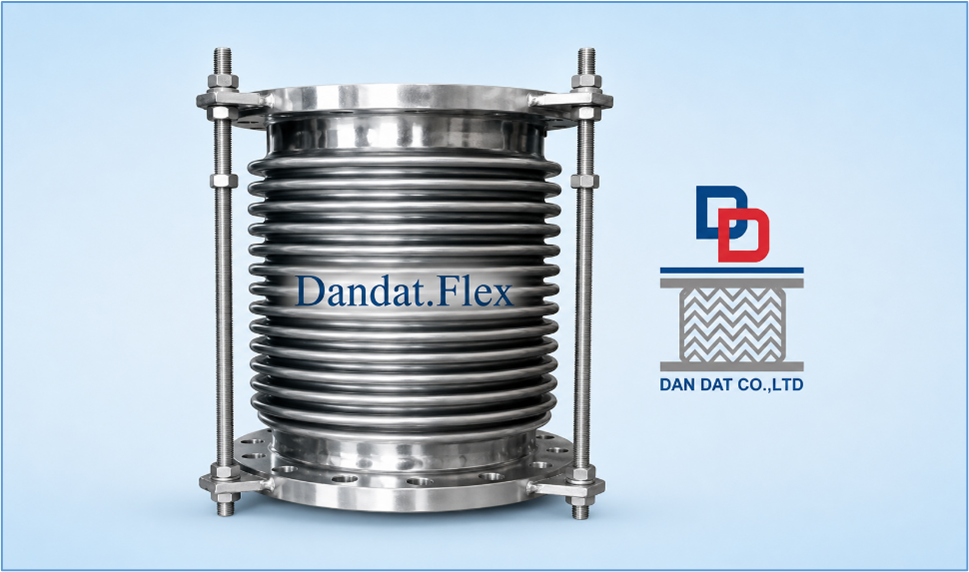

Hình 3: Khớp giãn nở Công ty Dân Đạt cung cấp cho khách hàng

6.1 Thông số kỹ thuật của khớp giãn nở inox Dân Đạt

Bellows SUS304 dày 1,5 mm
Mặt bích SUS304 PN16 RF
Thanh ren SUS304
Áp suất làm việc 12 bar
Nhiệt độ làm việc 350°C
Hành trình: Co: −30 mm; Giãn: +30 mm

6.2. Ưu điểm của khớp giãn nở inox

Hấp thụ chuyển vị tốt hơn

Bellows inox được thiết kế để:

Chuyển vị dọc trục
Chuyển vị ngang
Chuyển vị góc
Không bị lão hóa như cao su

Inox SUS304 thích hợp cho hệ thống ngoài trời.

Không nứt do UV
Không mục
Không lão hóa nhanh
Tuổi thọ cao

Nếu thiết kế đúng theo EJMA, ASME ® tuổi thọ có thể đạt hàng nghìn đến hàng chục nghìn chu kỳ làm việc.

Chịu nhiệt cao

Nhiệt độ làm việc của khớp giãn nở Inox đạt T_max = 350⁰C.

Trong khi cao su thường chỉ phù hợp nhiệt độ thấp hơn nhiều.

Bảo trì đơn giãn

Chỉ cần định kỳ: Kiểm tra bellows, kiểm tra bulông và kiểm tra mặt bích

Không cần thay định kỳ như nhiều loại khớp cao su trong môi trường khắc nghiệt.

7. Khi nào nên thay khớp cao su bằng khớp giãn nở inox ?

Nên xem xét thay thế khi:

Khớp cao su hư hỏng nhiều lần.
Đường kính từ DN150 trở lên.
Hệ thống vận hành liên tục.
Có hiện tượng lún nền.
Nhiệt độ môi trường cao.
Cần tuổi thọ dài.
Muốn giảm chi phí bảo trì lâu dài.

8. Kết luận

Các hình ảnh thực tế từ hiện trường cho thấy khớp nối mềm cao su có thể bị hư hỏng nghiêm trọng khi nền đất sụt lún và đường ống xuất hiện chuyển vị vượt quá khả năng làm việc của khớp. Trong dự án này, khách hàng đã lựa chọn khớp giãn nở inox Dân Đạt DN300 theo bản vẽ thiết kế chuyên dụng để thay thế, với mục tiêu nâng cao độ tin cậy và tuổi thọ của hệ thống.

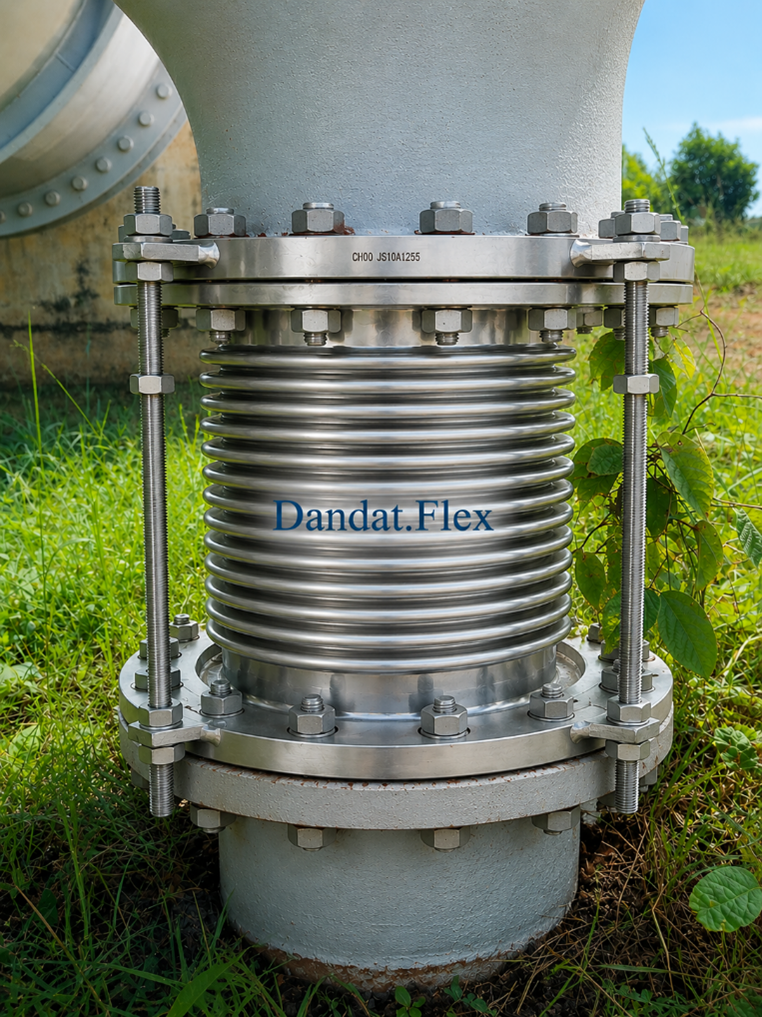

Hình 4: Giải pháp thay thế khớp cao su bằng khớp giãn nở Công ty Dân Đạt

Tuy nhiên, để đạt hiệu quả lâu dài, việc thay thế cần đi kèm với đánh giá đầy đủ nguyên nhân gây lún, kiểm tra hệ thống đỡ ống, điểm neo (Anchor), gối dẫn hướng (Guide) và tính toán chuyển vị theo tiêu chuẩn kỹ thuật. Đây mới là giải pháp bền vững giúp hệ thống cấp thoát nước vận hành ổn định trong nhiều năm.
