Tuổi thọ ống mềm inox phụ thuộc vào yếu tố nào ?

Trong các hệ thống công nghiệp hiện đại như hơi nóng, HVAC, hóa chất, dầu khí, thực phẩm và dược phẩm, ống mềm inox đóng vai trò hấp thụ rung động, bù sai lệch lắp đặt và kết nối thiết bị. Tuy nhiên, không ít doanh nghiệp gặp tình trạng ống mềm inox hư hỏng chỉ sau vài tháng sử dụng trong khi có những hệ thống vận hành ổn định trên 10 năm.

Vậy tuổi thọ ống mềm inox phụ thuộc vào những yếu tố nào? Làm thế nào để lựa chọn và lắp đặt đúng nhằm tối đa hóa tuổi thọ thiết bị ?

Bài viết dưới đây sẽ phân tích theo trình tự kỹ thuật từ thiết kế, lựa chọn vật liệu đến điều kiện vận hành thực tế.

1. Tuổi thọ ống mềm inox là gì ?

Tuổi thọ của ống mềm inox là khoảng thời gian hoặc số chu kỳ làm việc mà ống vẫn đảm bảo:

• Không rò rỉ lưu chất
• Không nứt gãy bellows
• Không đứt lớp lưới bện
• Không suy giảm khả năng chịu áp

Tuổi thọ thường được đánh giá theo:

Tuổi thọ theo thời gian:

• 3 năm
• 5 năm
• 10 năm
• 15 năm

Tuổi thọ theo chu kỳ làm việc (Cycle Life)

• 10.000 chu kỳ
• 50.000 chu kỳ
• 100.000 chu kỳ
• 1.000.000 chu kỳ

Theo tiêu chuẩn của khớp giãn nở, tuổi thọ được đánh giá chủ yếu bằng số chu kỳ biến dạng của bellows.

2. Cấu tạo quyết định tuổi thọ ống mềm inox

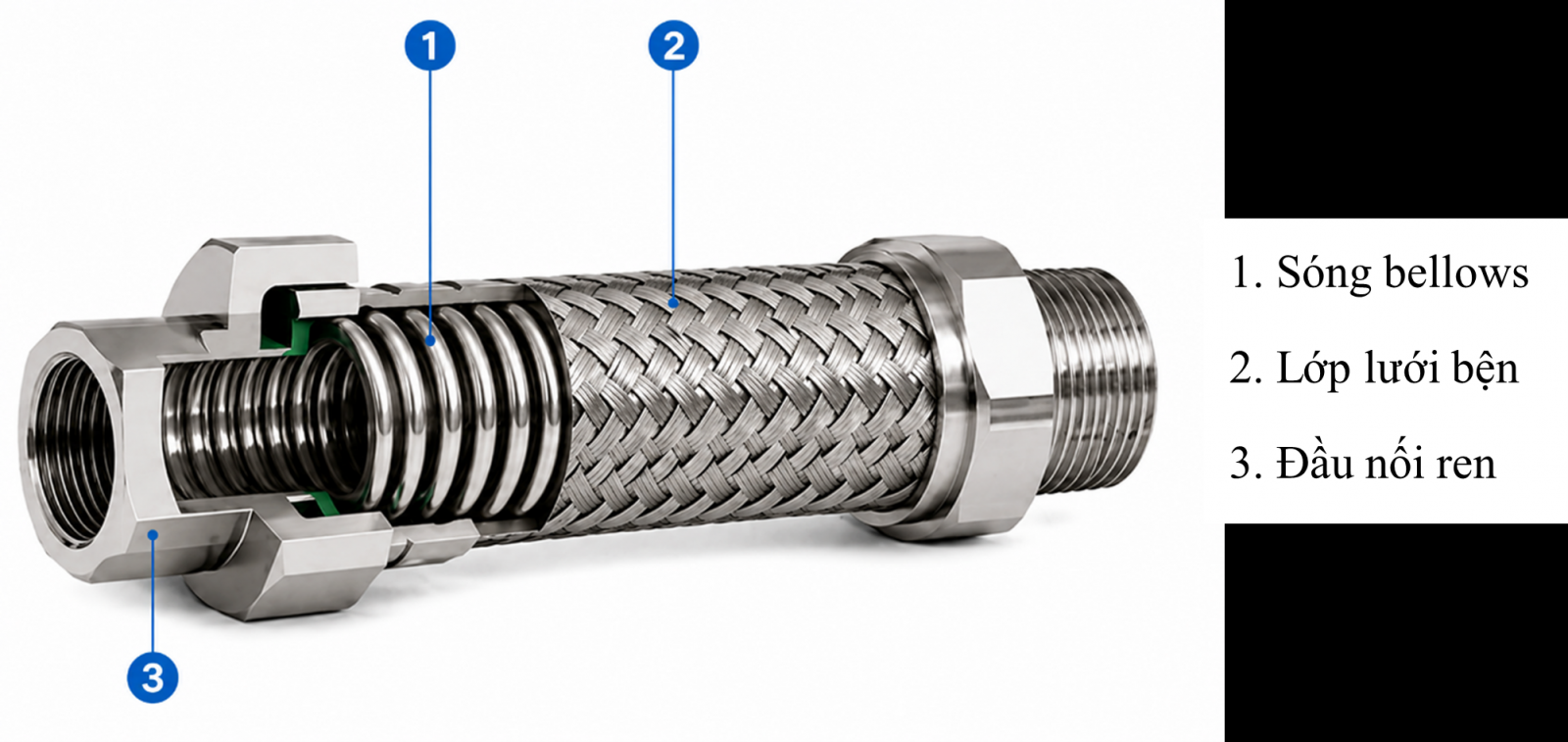

Hình 1: Các bộ phận chính của ống mềm Inox loại đầu nối ren

Một ống mềm inox công nghiệp gồm:

Ống sóng (Bellows)

• Chịu áp lực
• Chịu biến dạng

Lớp lưới bện (Braided Layer)

• Chịu lực đẩy áp suất
• Bảo vệ bellows

Đầu nối

• Ren
• Mặt bích
• Đầu nối nhanh,…

Mối hàn

• Liên kết các bộ phận

Bellows là bộ phận quyết định phần lớn tuổi thọ sản phẩm.

3. Các yếu tố ảnh hưởng đến tuổi thọ ống mềm inox

3.1. Áp suất làm việc

Áp suất làm việc càng cao, ứng suất trên bellows càng lớn.

Công thức lực đẩy áp suất:          F = P × A

Trong đó:

• F = Lực đẩy (N)
• P = Áp suất (Pa)
• A = Diện tích tiết diện (m²)

Ví dụ tính toán lực đẩy của áp suất

Ống DN100, có đường kính trong D = 100 mm

Diện tích tiết điện A = 0,00785 m²

Áp suất vận hành:    P = 10 bar = 1.000.000 Pa

Khi đó:  F = 1.000.000 × 0,00785  = 7.850 N ≈ 800 kg lực

Áp suất tăng càng cao, lực tác động lên bellows càng lớn và tuổi thọ càng giảm.

3.2. Nhiệt độ làm việc ảnh hưởng rất lớn đến tuổi thọ

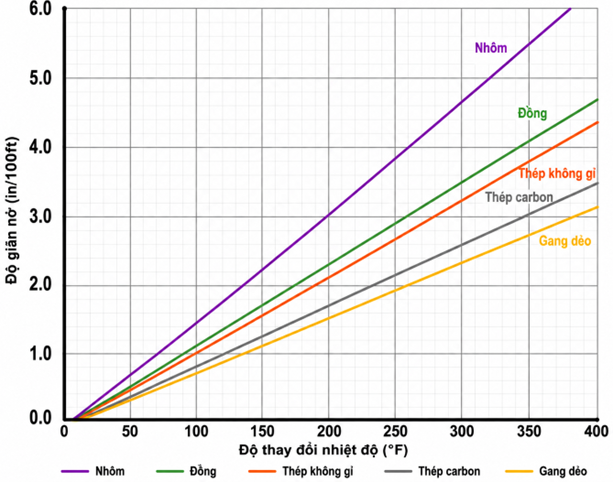

Hình 2: Biểu đồ giãn nở nhiệt tuyến tính của các vật liệu đường ống

Biểu đồ này cho biết khi nhiệt độ tăng lên, chiều dài của đường ống sẽ tăng thêm bao nhiêu đối với từng loại vật liệu khác nhau.

Cò thể sử dụng biểu đồ để:

• Tính toán độ giãn nở nhiệt của đường ống.
• Lựa chọn khớp giãn nở (Expansion Joint) phù hợp.
• Xác định vị trí neo chặn (Anchor), gối dẫn hướng (Guide).
• So sánh mức độ giãn nở giữa các vật liệu khác nhau.

Ví dụ: Chọn khớp giãn nở cho đường ống hơi nóng có dữ liệu sau:

• Vật liệu: Inox 304
• Chiều dài đường ống: 10 m
• Nhiệt độ lắp đặt: 25°C
• Nhiệt độ vận hành: 225°C
• ΔT = 200°C

Từ biểu đồ Hình 2:

Tra đường thép không gỉ tại ΔT = 200°C (≈ 392°F), cho độ giãn nở ≈ 4.3 (in/100 ft)

Quy đổi

100 ft = 30.48 m       Þ  10 m = 32,8 ft

Độ giãn nở thực tế:  ΔL = 4.3 × (32,8/100) = 1,4 in  ≈ 35,82 mm

Kết luận: Đường ống inox 304 dài 10 m, khi nhiệt độ tăng đến 225°C sẽ giãn dài 35,82mm

Do đó cần lựa chọn:

• Khớp giãn nở inox có hành khả năng giãn nở ≥ 36 mm, hoặc
• Vòng giãn nở (Expansion Loop) tương đương

Nếu không lắp khớp giãn nở:

• Mặt bích lệch tâm
• Bulong bị kéo
• Nứt mối hàn
• Hư hỏng bơm và thiết bị

Khi nhiệt độ tăng:

• Cường độ vật liệu giảm
• Inox mềm hơn
• Bellows dễ mỏi hơn

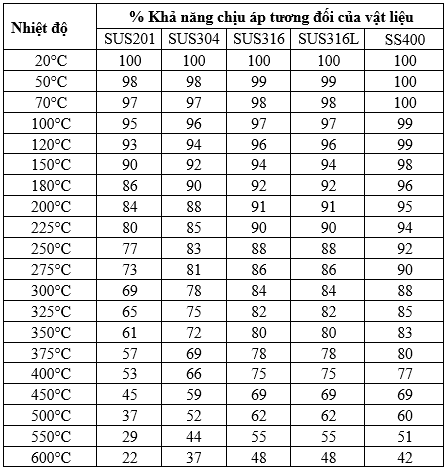

Bảng khả năng chịu áp tương đối của một số loại vật liệu thông dụng (% Khả năng chịu áp tương đối là tỷ lệ phần trăm áp suất làm việc cho phép của vật liệu tại nhiệt độ tương ứng so với áp suất làm việc cho phép tại 20°C)

Ghi chú: Bảng này là bảng nội suy tham khảo từ nguyên tắc ứng suất cho phép theo nhiệt độ. Khi thiết kế chính thức phải kiểm tra lại theo ASME Section II Part D / ASME B31.3, EN 13480, DIN EN 14917 hoặc EJMA. ASME II-D cung cấp bảng ứng suất cho phép theo nhiệt độ; EN 13480 tính ứng suất cho phép theo cường độ kéo và giới hạn chảy tại nhiệt độ làm việc.

Giá trị trong bảng là khả năng chịu áp tương đối của vật liệu so với áp suất định mức tại 20°C. Dùng cho lựa chọn sơ bộ ống mềm inox và khớp giãn nở. Giá trị thiết kế cuối cùng phải được xác nhận theo tiêu chuẩn thiết kế áp dụng.

Tiêu chuẩn tham khảo: ASME Section II Part D, ASME B31.3, EN 13480, DIN EN 14917, EJMA

Ghi chú:        Khả năng chịu áp tương đối (%) = K_t × 100

Công thức áp dụng:              P_t = P_N × K_t

Trong đó:

• P_t: Áp suất làm việc cho phép tại nhiệt độ vận hành.
• P_N: Áp suất định mức tại 20°C.
• K_t: Hệ số giảm áp theo nhiệt độ.

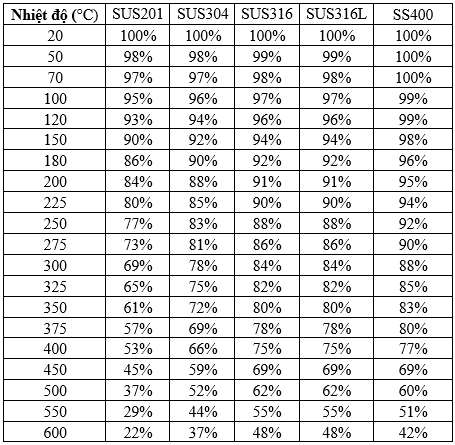

Dưới đây là bảng hệ số giảm áp theo nhiệt độ (K_t) dùng để lựa chọn sơ bộ áp suất làm việc của ống mềm inox/khớp giãn nở

Ví dụ 1: Ống mềm inox DN50 loại SSH1 (1 lớp bện), vật liệu bellow là SUS304

Thông số catalogue ghi PN16, có nghĩa là áp suất làm việc lớn nhất tại 20⁰C là 16 bar (P20 = 16 bar), nhiệt độ làm việc lớn nhất: 350°C

Tra hệ số K_t theo bảng trên: K_t = 72%

Khi đó:           P_t  = 16 × 0.72 = 11,52 bar

Kết luận: Ống mềm ghi PN16, nhưng khi làm việc ở 350°C thì chỉ được phép vận hành liên tục ở áp suất 11,52 bar, không phải 16 bar.

Đây là lý do cùng một ống DN50 PN16:

• Dùng nước lạnh ở nhiệt độ 20⁰C, tuổi thọ ống có thể đạt 10 năm
• Dùng trong môi trường dẫn hơi nóng 350°C, tuổi thọ ống có thể chỉ còn 3–5 năm

3.3. Chu kỳ dao động và rung động

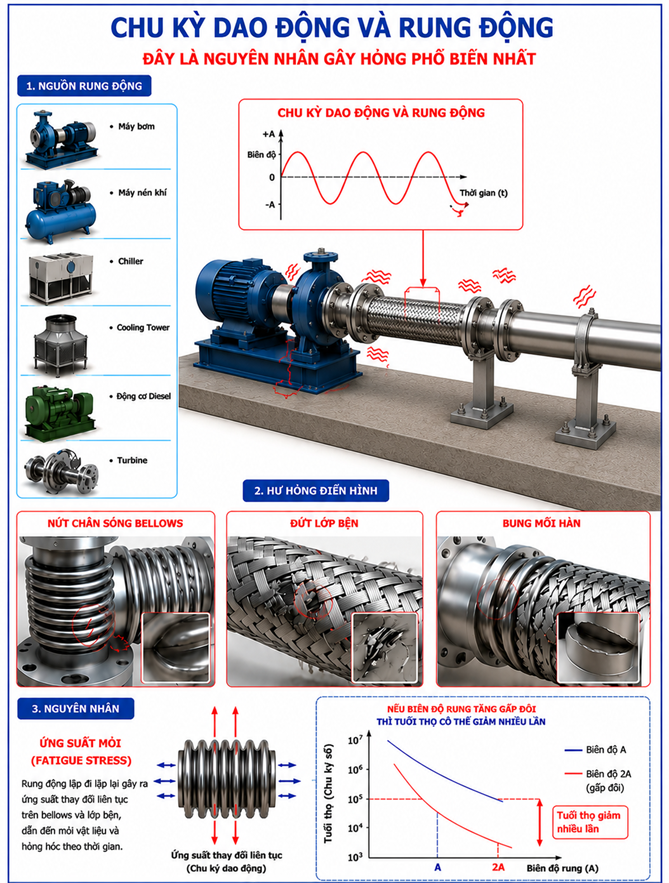

Hình 3: Ảnh hưởng của rung động đến tuổi thọ thiết bị

3.4. Lỗi lắp đặt

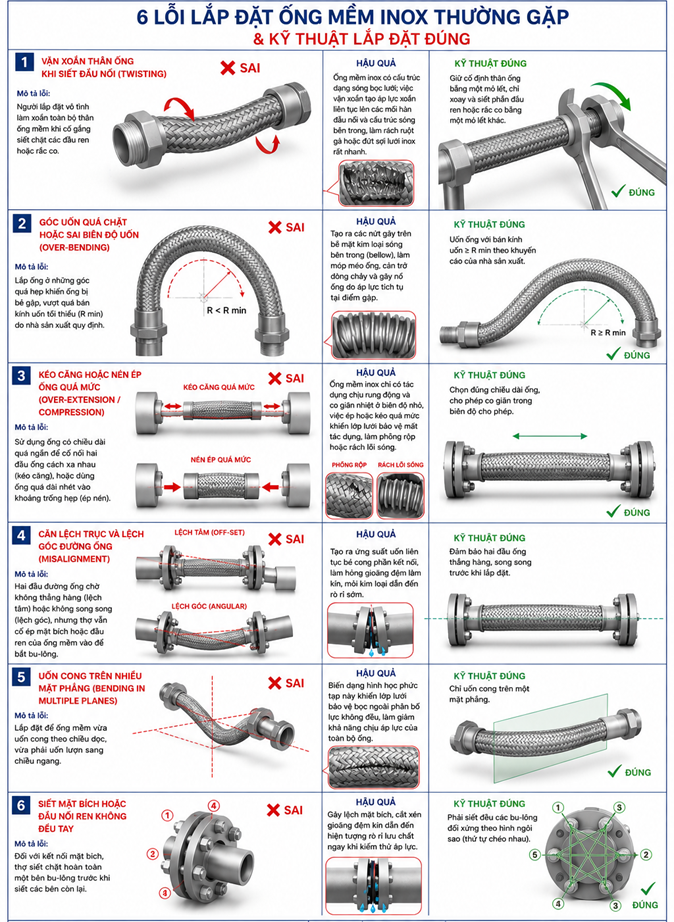

Hình 4: Lỗi lắp đặt ống mềm ảnh hưởng đến tuổi thọ thiết bị

3.5. Chất lượng vật liệu inox

Tuổi thọ phụ thuộc trực tiếp vào vật liệu.

Inox 304 - Phù hợp với môi trường:

• Nước sạch
• Khí nén
• HVAC

Inox 316L - Phù hợp với môi trường:

• Hóa chất
• Nước biển
• Môi trường Cl⁻

Khả năng chống ăn mòn của 316L cao hơn đáng kể.

Tham khảo chỉ số PREN

PREN  = %Cr + 3.3(%Mo) + 16(%N)

1. Inox 304 có chỉ số  PREN ≈ 18–19
2. Inox 316L có chỉ số  PREN ≈ 24–27

Chỉ số PREN càng cao:

• Chống rỗ càng tốt
• Tuổi thọ càng cao

3.6. Môi trường ăn mòn

Các dạng ăn mòn phổ biến:

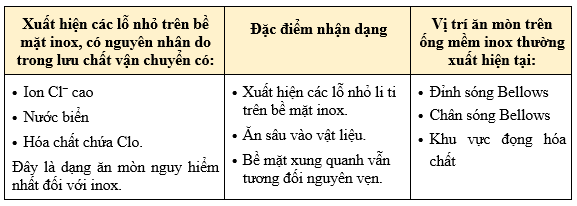

a) Ăn mòn rỗ

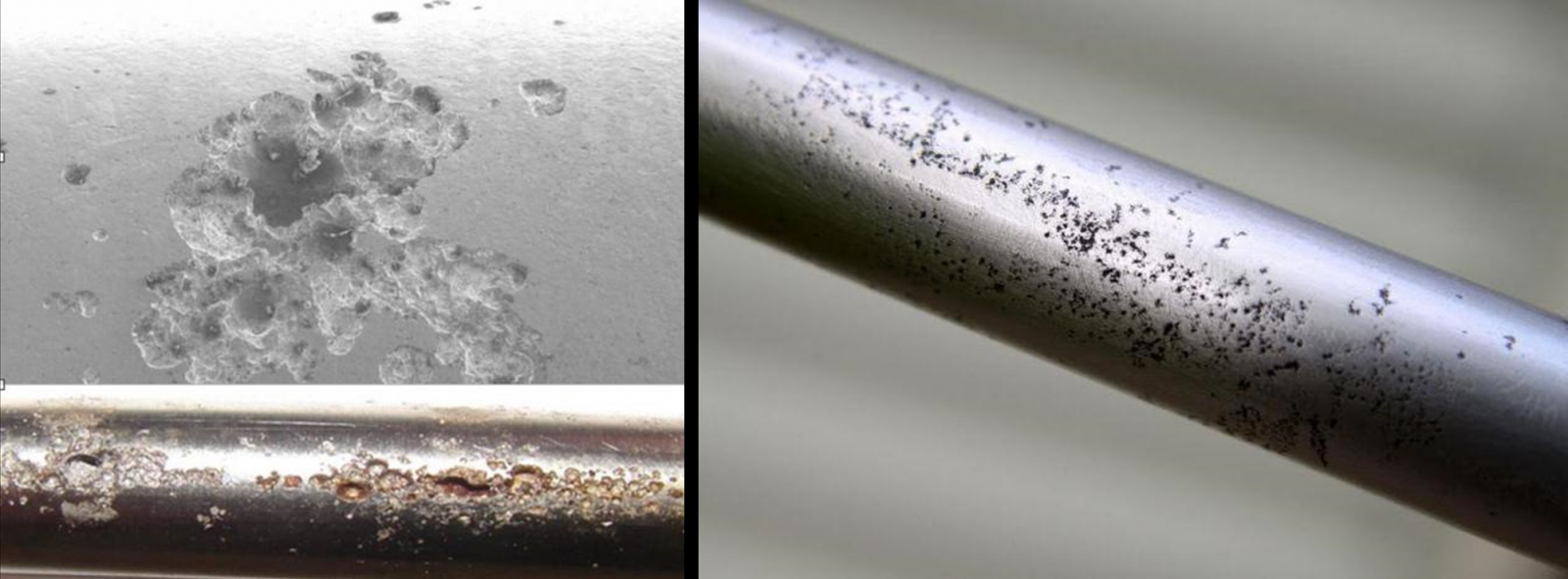

Hình 5: Dạng ăn mòn rỗ trên bề mặt Inox

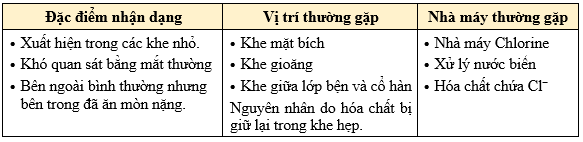

b) Ăn mòn khe hở

Hình 6: Dạng ăn mòn khe hỡ mặt bích

c) Ăn mòn ứng suất

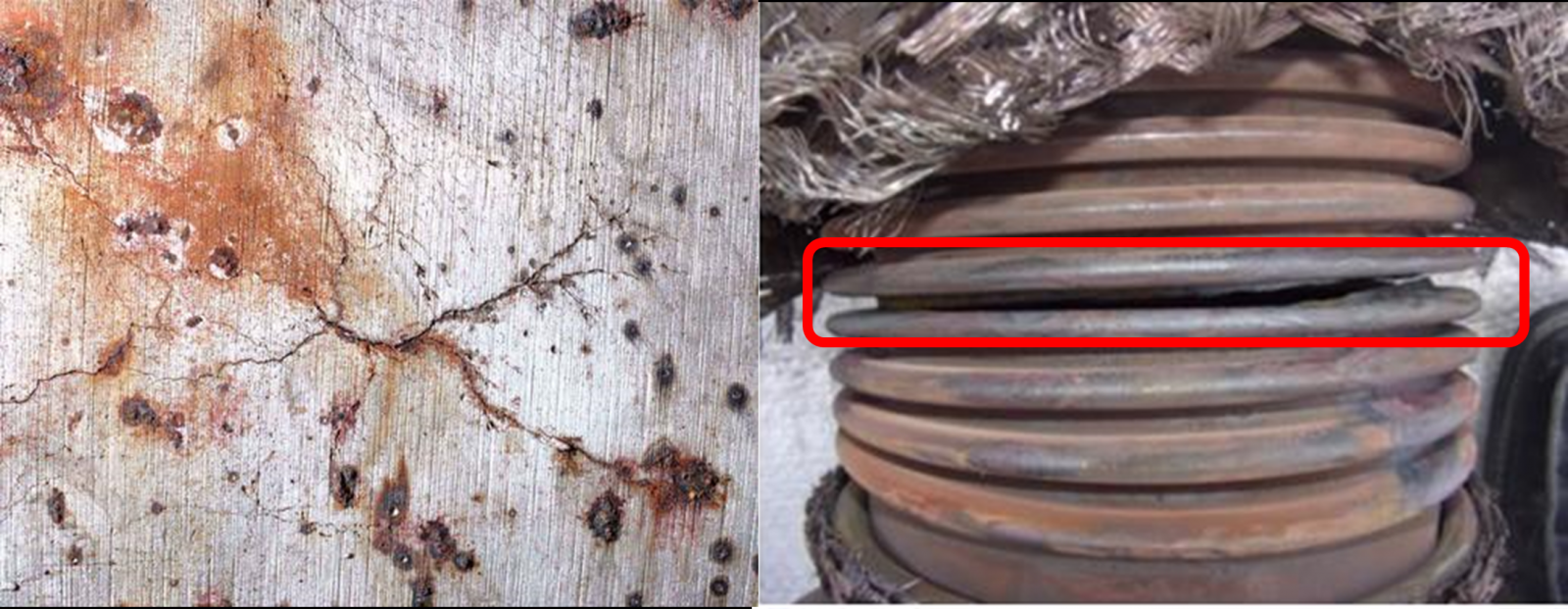

                            Hình 7: Dạng ăn mòn ứng suất và gây nứt tại chân sóng bellows

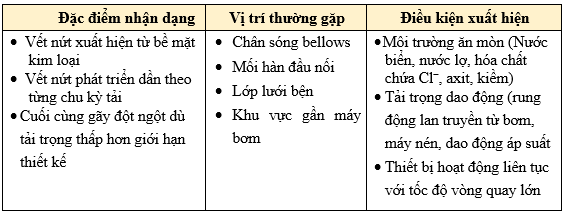

d) Ăn mòn mỏi

Ăn mòn mỏi là sự kết hợp đồng thời giữa:

• Ứng suất chu kỳ (rung động, dao động áp suất, co giãn nhiệt)
• Môi trường ăn mòn (nước biển, hóa chất, Cl⁻, axit, kiềm...)

Đây là nhóm nguyên nhân làm giảm tuổi thọ nhanh nhất trong ngành hóa chất.

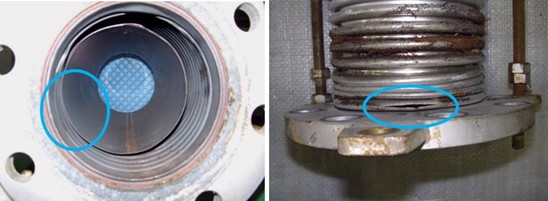

Hình 8: Dạng ăn mòn mỏi gây nứt tại chân sóng bellows

3.7. Chất lượng mối hàn

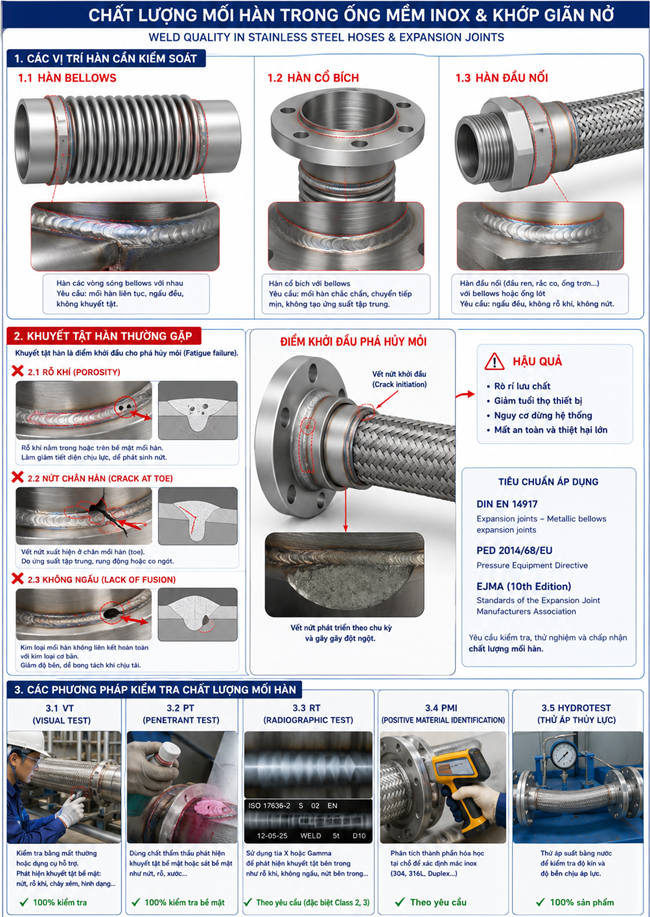

Hình 9: Kiểm soát chất lượng mối hàn

3.8. Vị trí lắp đặt ống mềm trong hệ thống

Tuổi thọ có thể khác nhau rất lớn.

Ví dụ:

Lắp đúng >> Tuổi thọ ống cao

• Gần bơm
• Có gối đỡ
• Có Fixed Point

Tuổi thọ có t

Lắp sai >> Tuổi thọ ống thấp

• Treo tự do
• Không gối đỡ
• Ống mềm chịu tải trọng đường ống

4. Các yếu tố ảnh hưởng tuổi thọ ống mềm inox

5. Kết Luận

Tuổi thọ của ống mềm inox không phụ thuộc vào một yếu tố duy nhất mà là tổng hợp của áp suất, nhiệt độ, rung động, bán kính uốn, xoắn ống, vật liệu inox, môi trường ăn mòn, chất lượng mối hàn và phương pháp lắp đặt.

Trong thực tế công nghiệp, hai hệ thống sử dụng cùng một loại ống mềm inox có thể có tuổi thọ chênh lệch từ 2 năm đến hơn 10 năm chỉ vì khác nhau về cách lựa chọn và lắp đặt.

Để đạt tuổi thọ tối đa, doanh nghiệp nên:

1. Chọn đúng vật liệu (304, 316L)
2. Chọn đúng áp suất và nhiệt độ thiết kế
3. Không lắp xoắn
4. Tuân thủ bán kính uốn tối thiểu
5. Kiểm soát rung động bằng gối đỡ và neo chặn phù hợp
6. Kiểm tra định kỳ lớp bện, bellows và mối hàn
7. Sử dụng sản phẩm được chế tạo theo tiêu chuẩn quốc tế như DIN EN 14917, PED 2014/68/EU và EJMA.

Một ống mềm inox được lựa chọn và lắp đặt đúng kỹ thuật không chỉ kéo dài tuổi thọ thiết bị mà còn giúp giảm chi phí bảo trì, ngăn ngừa sự cố dừng máy và nâng cao độ an toàn cho toàn bộ hệ thống sản xuất.
