Hướng dẫn chọn khớp giãn nở đúng yêu cầu kỹ thuật

Phần 1. Khớp giãn nở là gì, cấu tạo-nguyên lý hoạt động và ứng dụng

1. Khớp giãn nở là gì ?

Trong các hệ thống đường ống công nghiệp, sự thay đổi nhiệt độ của đường ống có thể làm vật liệu giãn nở hoặc co lại. Khi chuyển vị nhiệt này bị các điểm cố định, thiết bị hoặc kết cấu đường ống hạn chế, tải trọng và ứng suất nhiệt có thể phát sinh trong hệ thống.

Ví dụ, với đường ống thép carbon dài 50 m, nếu lấy hệ số giãn nở nhiệt trung bình khoảng 12×10⁻⁶/⁰C, khi nhiệt độ đường ống tăng từ 30°C lên 230°C thì độ giãn dài tự do xấp xỉ 120 mm. Giá trị thực tế cần xác định theo vật liệu và nhiệt độ thiết kế của hệ thống. Nếu chuyển vị nhiệt của đường ống bị hạn chế mà hệ thống không được bố trí đủ độ mềm hoặc không có giải pháp kiểm soát phù hợp, tải trọng và ứng suất nhiệt có thể tăng và truyền đến các thiết bị, điểm cố định, gối đỡ, mối nối và các bộ phận liên quan như:

Máy bơm.
Van công nghiệp.
Bình chịu áp.
Thiết bị trao đổi nhiệt.
Turbine.
Máy nén khí.
Giá đỡ đường ống.
Kết cấu thép.
Mối hàn và mặt bích.

Khi các tải trọng này vượt quá giới hạn thiết kế, chúng có thể gây biến dạng đường ống, quá tải tại gối đỡ hoặc đầu nối thiết bị, rò rỉ mặt bích, hư hỏng mối hàn và làm giảm độ tin cậy của hệ thống.

Để giải quyết vấn đề đó, khớp giãn nở ống sóng kim loại (metallic bellows expansion joint) là một cụm cơ khí sử dụng phần tử ống sóng kim loại có độ mềm để tiếp nhận các chuyển vị được thiết kế của hệ thống đường ống, đồng thời duy trì khả năng chứa lưu chất và chịu các điều kiện áp suất, nhiệt độ quy định.

Theo nguyên lý thiết kế và ứng dụng của EJMA (Expansion Joint Manufacturers Association), khớp giãn nở ống sóng kim loại sử dụng bellows có độ mềm để tiếp nhận một hoặc nhiều dạng chuyển vị như dọc trục, ngang hoặc góc theo cấu hình thiết kế. Tùy loại khớp và cách bố trí hệ thống, khớp còn có thể được sử dụng trong các ứng dụng liên quan đến lún, chuyển vị kết cấu hoặc hạn chế truyền rung động.

Khớp giãn nở phải được lựa chọn và thiết kế phù hợp với các điều kiện làm việc, trong đó cần xem xét:

Áp suất và nhiệt độ thiết kế;
Dạng và biên độ chuyển vị;
Độ cứng đàn hồi của bellows (spring rate);
Số chu kỳ và tuổi thọ mỏi yêu cầu;
Ổn định của bellows dưới áp suất và chuyển vị;
Vật liệu và khả năng tương thích với lưu chất;
Các tải trọng tác dụng lên khớp và hệ thống đường ống.

Hình 1. Một số khớp giãn nở ống sóng kim loại do Dân Đạt sản xuất

2. Vai trò của khớp giãn nở trong hệ thống đường ống

Hấp thụ giãn nở nhiệt.
Hấp thụ co ngót nhiệt.
Có thể hỗ trợ hạn chế truyền một số chuyển vị/rung động cơ học khi khớp được thiết kế và bố trí phù hợp cho điều kiện động của hệ thống.
Tiếp nhận sai lệch lắp đặt nhỏ trong phạm vi cho phép của thiết kế, khi sai lệch này đã được xác định và tính đến trước. Không sử dụng bellows để cưỡng bức căn chỉnh đường ống.
Tiếp nhận chuyển vị tương đối do lún móng hoặc chuyển vị kết cấu khi đã được xét trong thiết kế.
Giảm tải trọng do chuyển vị truyền đến các mối nối, mặt bích và thiết bị khi hệ thống được thiết kế đúng.
Giảm tải trọng tác dụng lên cửa hút và cửa đẩy của thiết bị.
Góp phần nâng cao độ tin cậy và tuổi thọ của hệ thống khi được lựa chọn, thiết kế và lắp đặt đúng.

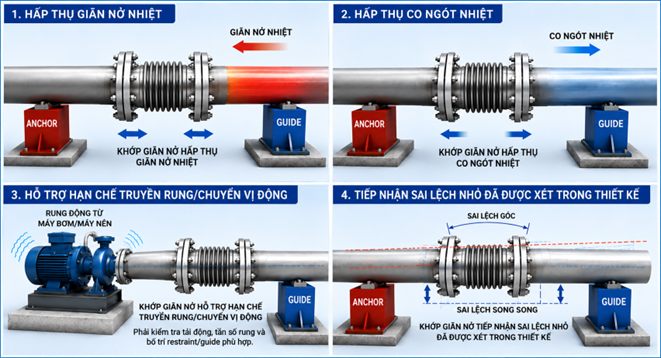

Hình 2. Một số chức năng chính của khớp giãn nở

3. Vì sao đường ống cần khớp giãn nở ?

Nhiều hệ thống đường ống ban đầu vận hành ổn định nhưng sau vài năm xuất hiện các hiện tượng như:

Mặt bích bị rò rỉ.
Bulông thường xuyên phải siết lại.
Mối hàn bị nứt.
Giá đỡ cong hoặc gãy.
Máy bơm rung mạnh.
Ổ bi bơm nhanh hỏng.
Van đóng mở khó khăn.
Đường ống bị cong vênh.

Một trong các nguyên nhân cần được xem xét đối với những hiện tượng trên là tải trọng và ứng suất do giãn nở nhiệt, đặc biệt khi hệ thống thiếu độ mềm, bố trí điểm cố định/gối dẫn hướng chưa phù hợp hoặc khớp giãn nở được lựa chọn và lắp đặt không đúng. Ngoài ra, cần kiểm tra các nguyên nhân khác như rung động, tải trọng thiết bị, búa nước (water hammer), sai lệch lắp đặt, ăn mòn và điều kiện vận hành.

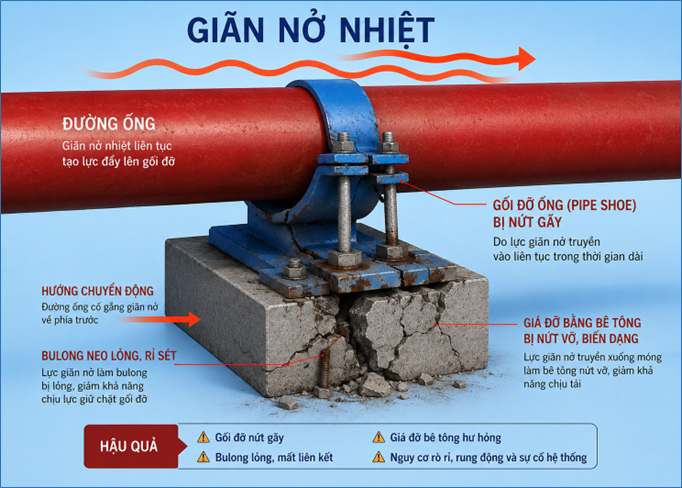

Hình 3. Minh họa một số dạng hư hỏng có thể xảy ra khi chuyển vị nhiệt của đường ống không được kiểm soát phù hợp

Nếu một đoạn ống bị hạn chế hoàn toàn chuyển vị dọc trục giữa hai điểm cố định, khi nhiệt độ tăng, độ giãn dài tự do của đường ống bị ngăn cản và ứng suất nén nhiệt sẽ phát sinh trong ống. Tải trọng tương ứng được truyền đến các điểm cố định và các bộ phận liên quan của hệ thống.

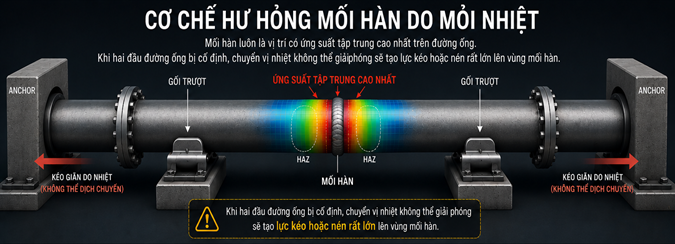

Hình 4. Minh họa tải trọng và ứng suất nhiệt có thể phát sinh khi chuyển vị nhiệt của đoạn ống bị hạn chế

Khi được lựa chọn và bố trí đúng, khớp giãn nở cung cấp độ mềm cục bộ để tiếp nhận chuyển vị thiết kế, qua đó có thể giảm tải trọng do biến dạng nhiệt truyền sang các thiết bị và kết cấu lân cận.

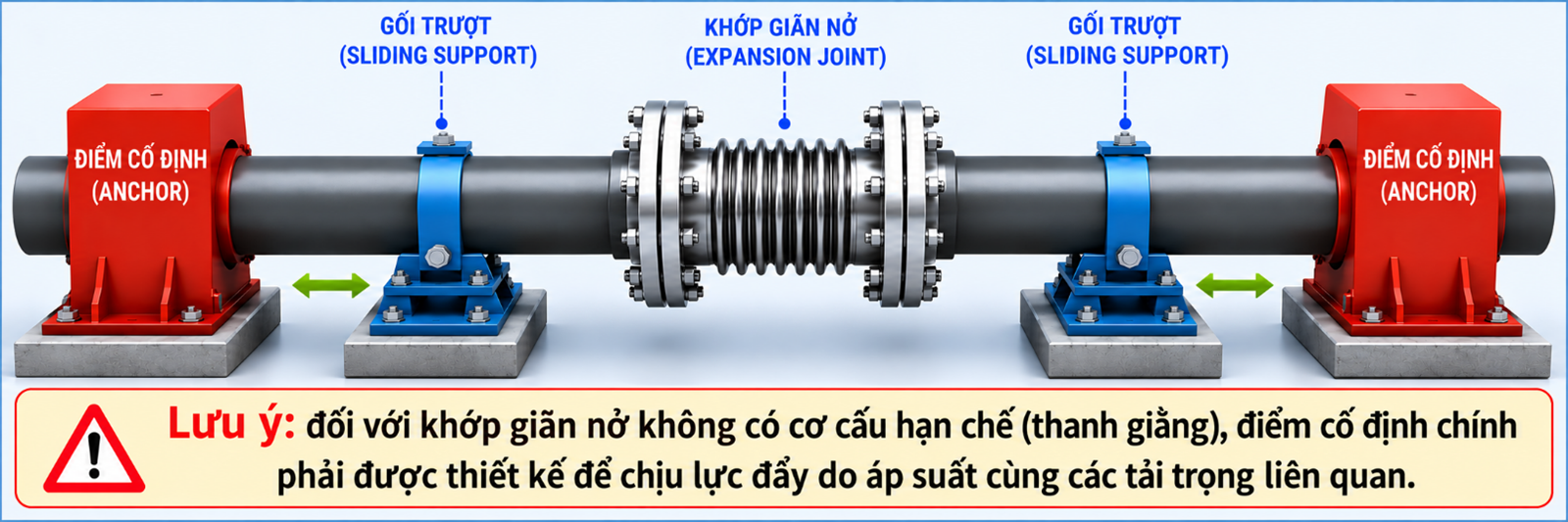

Hình 5. Minh họa sử dụng khớp giãn nở giúp hấp thụ chuyển vị nhiệt

4. Cấu tạo của khớp giãn nở

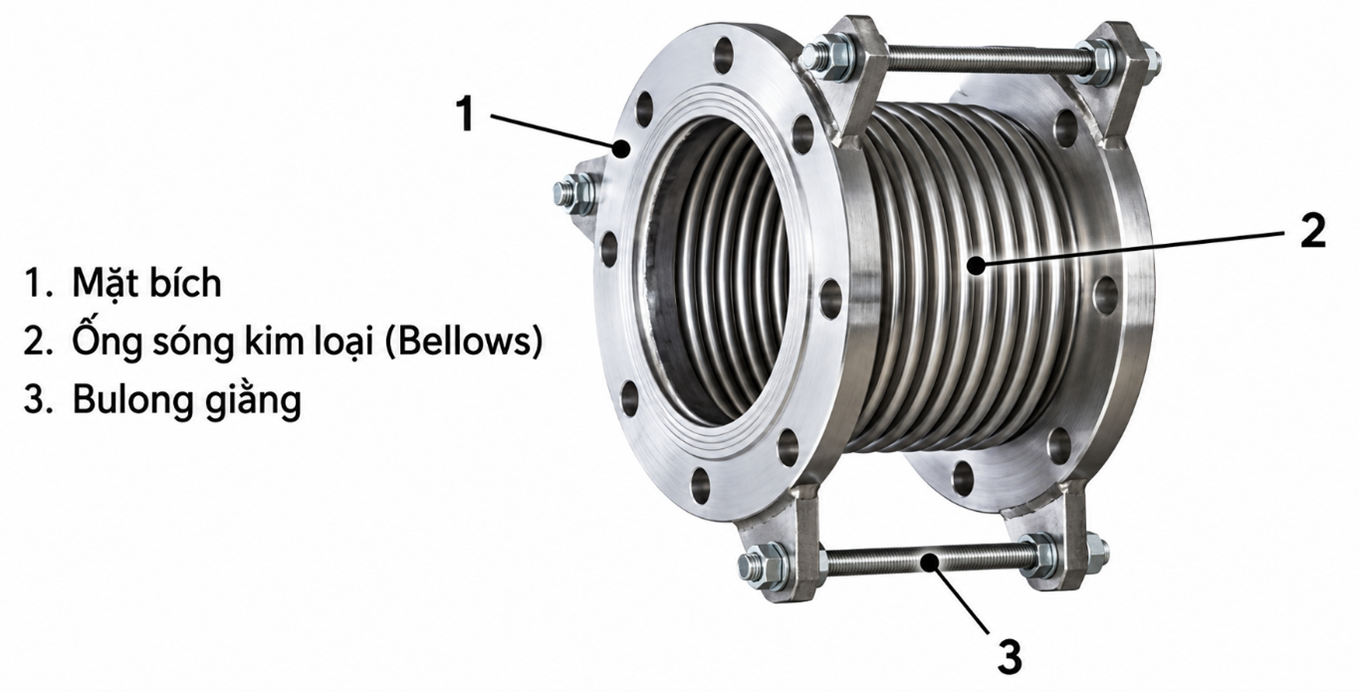

Hình 6. Cấu tạo khớp giãn nở

Một khớp giãn nở ống sóng kim loại về cơ bản gồm bellows và các đầu kết nối với hệ thống. Tùy loại khớp và yêu cầu thiết kế, cụm khớp có thể bổ sung thanh giằng (tie rod), bản lề, cơ cấu cardan, ống lót trong, vỏ bảo vệ và các chi tiết khác.

4.1. Ống sóng kim loại (Metal Bellows)

Bellows là phần tử mềm và chịu áp chính của khớp giãn nở. Bellows thường được chế tạo từ ống hoặc tấm kim loại thành mỏng, tạo thành các nếp sóng. Hình học và chiều dày của các nếp sóng được thiết kế để bellows vừa duy trì khả năng chịu áp vừa có độ mềm cần thiết để tiếp nhận chuyển vị.

Đây là bộ phận quyết định chủ yếu đến khả năng chịu áp, độ cứng, khả năng tiếp nhận chuyển vị và tuổi thọ mỏi của khớp giãn nở.

Đặc điểm: Bellows được thiết kế dạng gân sóng để tiếp nhận:

Chuyển vị dọc trục (axial);
Chuyển vị ngang (lateral);
Chuyển vị góc (angular);
Hoặc tổ hợp các chuyển vị trên trong giới hạn thiết kế.

Lưu ý: Chuyển vị xoắn quanh trục dọc của bellows phải được tránh hoặc kiểm soát nghiêm ngặt vì có thể làm giảm đáng kể tuổi thọ hoặc gây hư hỏng bellows.

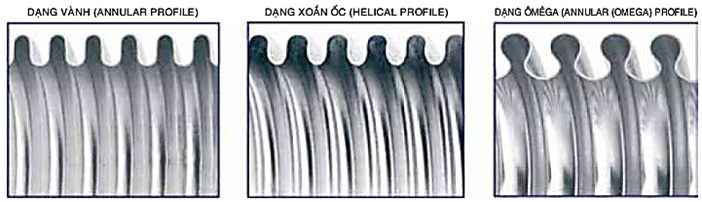

Phân loại bellows theo hình dạng:

Annular bellows (dạng khuyên): mỗi nếp sóng nằm trong một mặt phẳng vuông góc với trục bellows. Đây là dạng được sử dụng phổ biến trong khớp giãn nở kim loại.
- Linh hoạt cao
- Dùng phổ biến trong công nghiệp
Helical bellows (dạng xoắn): các nếp sóng phát triển theo dạng xoắn quanh trục. Việc lựa chọn cấu hình helical phụ thuộc vào thiết kế, công nghệ chế tạo và ứng dụng cụ thể.
- Dễ uốn cong liên tục
- Phù hợp đường kính nhỏ
Omega:
- Giảm tập trung ứng suất
- Tuổi thọ cao

Vật liệu phổ biến:

Inox 304 (SUS304)
Inox 316 / 316L
Inox 321 – thép không gỉ austenitic ổn định hóa bằng titan, có thể được lựa chọn cho một số ứng dụng nhiệt độ cao tùy điều kiện thiết kế.

Vật liệu bellows phải được lựa chọn theo áp suất, nhiệt độ, lưu chất, khả năng ăn mòn, yêu cầu mỏi và tiêu chuẩn thiết kế. Ngoài các loại thép không gỉ austenitic, một số ứng dụng có thể sử dụng hợp kim nickel hoặc vật liệu chuyên dụng khác.

Đặc điểm:

Dạng gân sóng (corrugated) giúp co giãn trục
Nhiệt độ làm việc cho phép phụ thuộc vào vật liệu bellows, áp suất, ứng suất, môi trường ăn mòn, số chu kỳ và tiêu chuẩn thiết kế.
Khả năng chịu áp phải được tính toán cho từng thiết kế cụ thể;

4.2. Đầu kết nối với hệ thống đường ống

Khớp giãn nở có thể sử dụng mặt bích, đầu hàn đối đầu hoặc dạng đầu nối phù hợp khác tùy hệ thống. Kích thước đầu nối, cấp áp suất, vật liệu và bề mặt làm kín phải phù hợp với đường ống hoặc thiết bị kết nối.

Vật liệu:

Thép carbon (SS400, mạ kẽm)
Inox 304 / 316
Tiêu chuẩn/kích thước kết nối có thể theo ASME, EN, JIS hoặc tiêu chuẩn được quy định trong dự án.

4.3. Thanh giằng (Tie Rod)

Thanh giằng được sử dụng trong các cấu hình khớp giãn nở có cơ cấu khống chế lực đẩy do áp suất, điển hình như khớp giãn nở đa năng có thanh giằng (Tied Universal Expansion Joint) và một số cấu hình khớp giãn nở cân bằng áp suất (Pressure Balanced Expansion Joint), tùy theo thiết kế.

Chức năng:

Tiếp nhận và truyền lực đẩy do áp suất (pressure thrust) qua cơ cấu khống chế lực đẩy, nhờ đó hạn chế lực đẩy này truyền đến các điểm cố định chính theo cấu hình thiết kế.
Cần phân biệt rõ thanh giằng (Tie Rod) và thanh giới hạn hành trình (Limit Rod):

Thanh giằng được thiết kế để tiếp nhận và truyền lực đẩy do áp suất, đồng thời thường hạn chế hoặc không cho phép khớp giãn nở chuyển vị theo phương dọc trục.
Thanh giới hạn hành trình chủ yếu có chức năng giới hạn chuyển vị của khớp trong một phạm vi đã xác định nhằm tránh chuyển vị vượt quá giới hạn cho phép; thanh giới hạn hành trình không mặc nhiên có chức năng tiếp nhận lực đẩy do áp suất như thanh giằng.

4.4. Bản lề hoặc cơ cấu Cardan (Đối với khớp giãn nở loại bản lề hoặc cardan)

Cơ cấu bản lề hoặc cơ cấu cardan giúp định hướng chuyển động góc của khớp theo các trục quay thiết kế, đồng thời tiếp nhận và truyền lực đẩy do áp suất qua cơ cấu khống chế lực đẩy.

Khớp bản lề cho phép chuyển vị góc chủ yếu trong một mặt phẳng;
Khớp cardan cho phép chuyển vị góc trong nhiều mặt phẳng nhờ hai trục quay vuông góc.

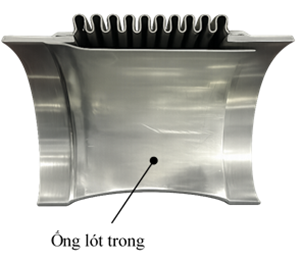

4.5. Ống lót trong (Inner Sleeve)

Ống lót trong có thể được sử dụng khi:

Vận tốc dòng chảy cao, dòng chảy rối,
Lưu chất có tính mài mòn,

Khi cần hạn chế bellows tiếp xúc trực tiếp với dòng chảy

Chức năng:

Giảm xói mòn Bellows.
Hướng dòng chảy qua vùng bellows.
có thể giảm nhiễu động và tổn thất dòng chảy qua vùng nếp sóng”.

4.6. Vỏ ngoài / ống bảo vệ (Outer Cover – tùy loại)

Vật liệu:

Thép carbon
Inox

Chức năng:

Vỏ ngoài bảo vệ bellows khỏi vật rơi, tia lửa/hồ quang hàn và tiếp xúc cơ học trong quá trình vận hành;
Có thể tạo bề mặt cho lớp cách nhiệt bên ngoài tùy thiết kế.

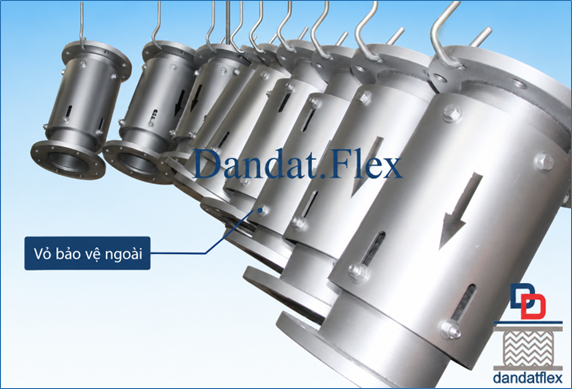

Hình 7. Một số khớp giãn nở có vỏ bảo vệ ngoài do Dân Đạt sản xuất

5. Nguyên lý hoạt động

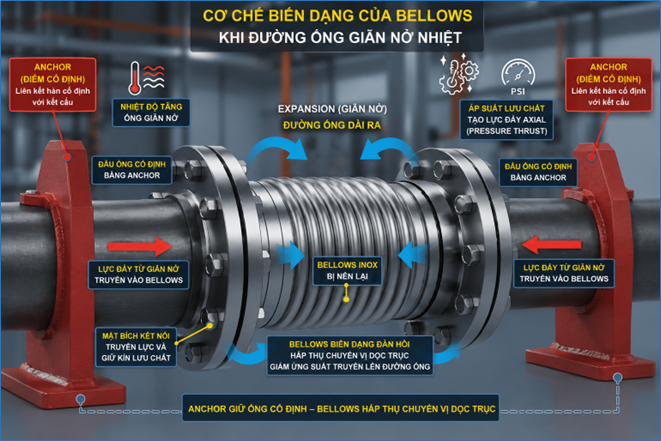

Hình 8. Minh họa nguyên lý tiếp nhận chuyển vị dọc trục của khớp giãn nở bellows

Khi nhiệt độ tăng: Đường ống giãn dài ® Bellows bị nén lại ® Bellows tiếp nhận phần chuyển vị dọc trục được phân bổ cho khớp theo thiết kế ® Qua đó có thể giảm tải do biến dạng nhiệt truyền đến các bộ phận lân cận; tải trọng thực tế còn phụ thuộc spring rate, pressure thrust, ma sát gối đỡ và cấu hình restraint của hệ thống.

Khi nhiệt độ giảm: Đường ống co lại ® Bellows giãn ra ® Bellows có thể giãn theo trục để tiếp nhận chuyển vị co nhiệt trong giới hạn thiết kế.

Trong suốt quá trình này, Bellows phải làm việc trong phạm vi chuyển vị, áp suất, nhiệt độ và số chu kỳ đã được thiết kế. Chuyển vị vượt giới hạn có thể làm tăng ứng suất, giảm tuổi thọ mỏi, gây biến dạng không mong muốn hoặc mất ổn định bellows.

Khớp giãn nở hoạt động dựa trên 3 cơ chế chính:

5.1. Bù trừ giãn nở nhiệt (Thermal Expansion)

Hiện tượng	Vai trò của khớp	Mục tiêu
Đường ống có xu hướng giãn/co do nhiệt	Tiếp nhận chuyển vị được phân bổ cho khớp	Hạn chế tải trọng và ứng suất nhiệt
Chuyển vị bị hạn chế bởi hệ thống	Bellows biến dạng trong giới hạn thiết kế	Giảm nguy cơ quá tải tại thiết bị, mối nối và kết cấu

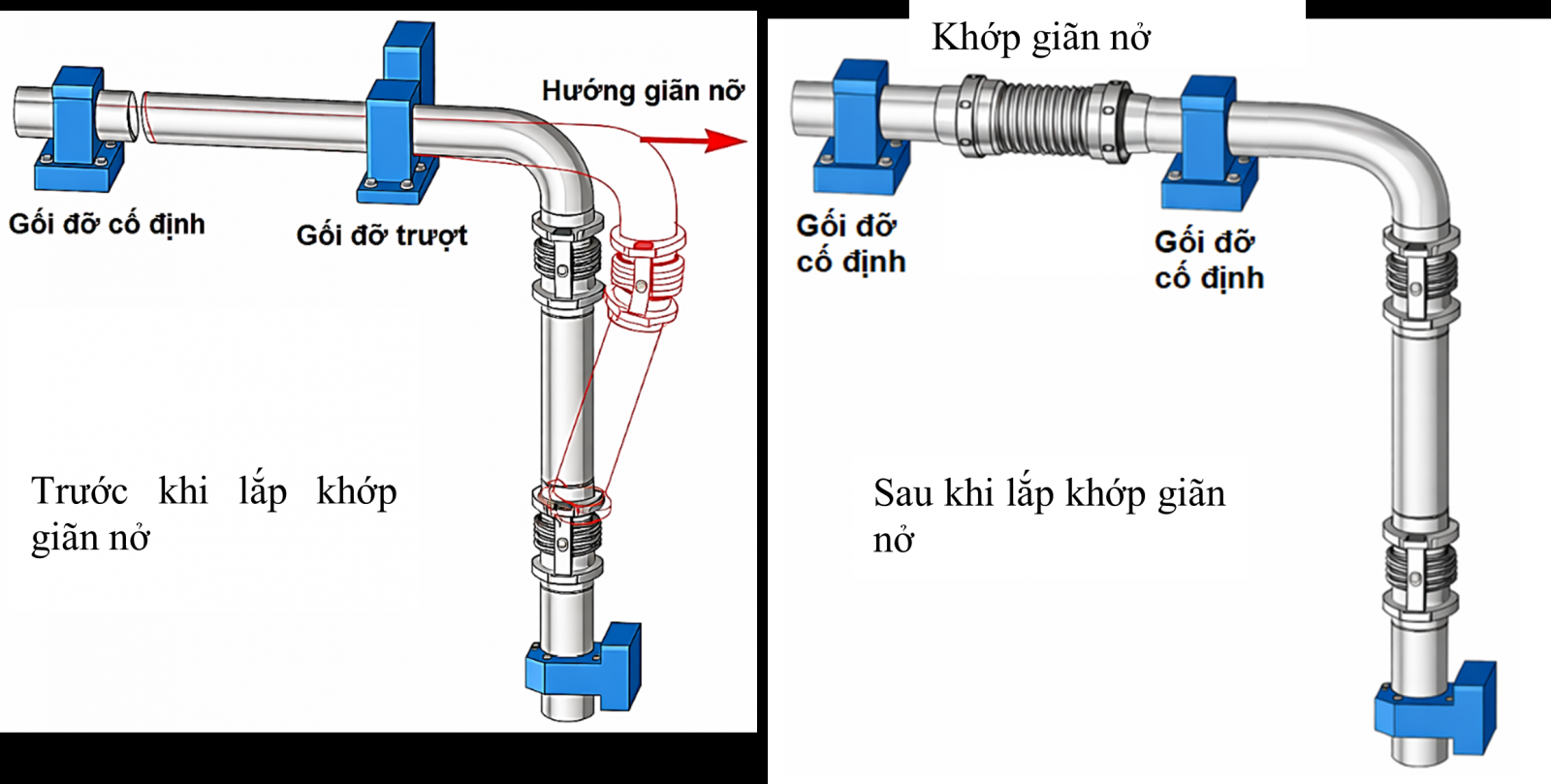

Hình 9. Minh họa khớp với chức năng bù trừ giãn nở nhiệt

5.2. Hấp thụ rung động

Khớp giãn nở bellows có thể được sử dụng trong một số hệ thống có chuyển vị động hoặc rung, nhưng hiệu quả phụ thuộc vào tần số, biên độ, hướng chuyển động, độ cứng của khớp và bố trí đường ống. Vì vậy, không nên xem khớp giãn nở kim loại như một bộ giảm chấn rung độc lập.
Đối với rung từ bơm, máy nén hoặc quạt, cần đánh giá đồng thời nguồn rung, gối đỡ, độ cứng đường ống và tải tại điểm kết nối của thiết bị.

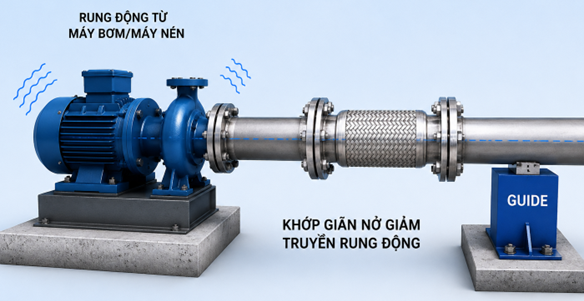

Hình 10. Minh họa ứng dụng khớp giãn nở trong đường ống kết nối với thiết bị có rung động

Việc bố trí khớp giãn nở phải được kiểm tra bằng phân tích động/tải tại vị trí kết nối khi cần thiết.

5.3. Bù sai lệch lắp đặt

Sai lệch có thể xuất hiện	Yêu cầu kỹ thuật
Lệch tâm/lệch ngang	Chỉ được tiếp nhận trong giới hạn chuyển vị ngang đã thiết kế
Lệch góc	Chỉ được tiếp nhận trong giới hạn chuyển vị góc đã thiết kế
Sai lệch vị trí	Phải kiểm tra trước khi lắp; không được cưỡng bức bellows để kéo đường ống về vị trí

Không sử dụng khớp giãn nở để bù cho sai số chế tạo hoặc lắp đặt vượt quá dung sai cho phép của hệ thống. Việc kéo, ép hoặc xoắn bellows để căn chỉnh đường ống có thể tạo ứng suất ban đầu và làm giảm tuổi thọ của khớp.

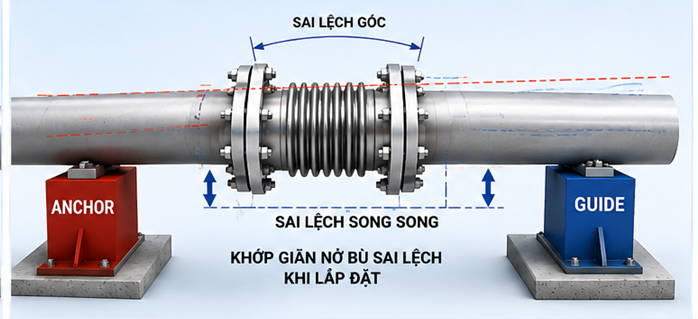

Hình 11. Minh họa các dạng sai lệch lắp đặt cần được kiểm tra trước khi lựa chọn khớp giãn nở

6. Các dạng chuyển vị mà khớp giãn nở hấp thụ

Dạng chuyển vị	Mô tả	Loại khớp phù hợp
Dọc trục (Axial)	Đường ống giãn hoặc co theo trục	Khớp giãn nở dọc trục
Ngang (Lateral)	Chuyển vị tương đối theo phương vuông góc với trục khớp, trong khi hai đầu khớp về cơ bản vẫn song song	Khớp giãn nở đa năng (Universal Expansion Joint) hoặc khớp giãn nở đa năng có thanh giằng (Tied Universal Expansion Joint) khi cần khống chế lực đẩy áp suất.
Góc (Angular)	Chuyển động quay tương đối giữa hai đầu khớp	-Khớp giãn nở bản lề phù hợp cho chuyển vị góc trong một mặt phẳng; - Khớp giãn nở cardan phù hợp cho chuyển vị góc trong nhiều mặt phẳng theo các trục quay thiết kế.
Hỗn hợp (Combined)	Kết hợp Axial/Lateral/Angular	Phải kiểm tra tương tác chuyển vị, ứng suất, độ bền mỏi và giới hạn thiết kế của cấu hình khớp được lựa chọn.

Trong nhiều hệ thống đường ống, chuyển vị tại vị trí lắp khớp có thể gồm đồng thời các thành phần dọc trục, ngang và góc. Đối với hệ thống phức tạp hoặc có tải trọng đáng kể, các thành phần chuyển vị và tải tại vị trí khớp nên được xác định thông qua phân tích độ mềm/ứng suất đường ống phù hợp với piping code áp dụng.

Chuyển vị hỗn hợp gồm chuyển vị dọc trục, ngang, góc xảy ra đồng thời và có nguyên nhân do:

Giãn nở nhiệt,
Sai lệch lắp đặt,
Lún móng, rung động, tải trọng động, co ngót kết cấu

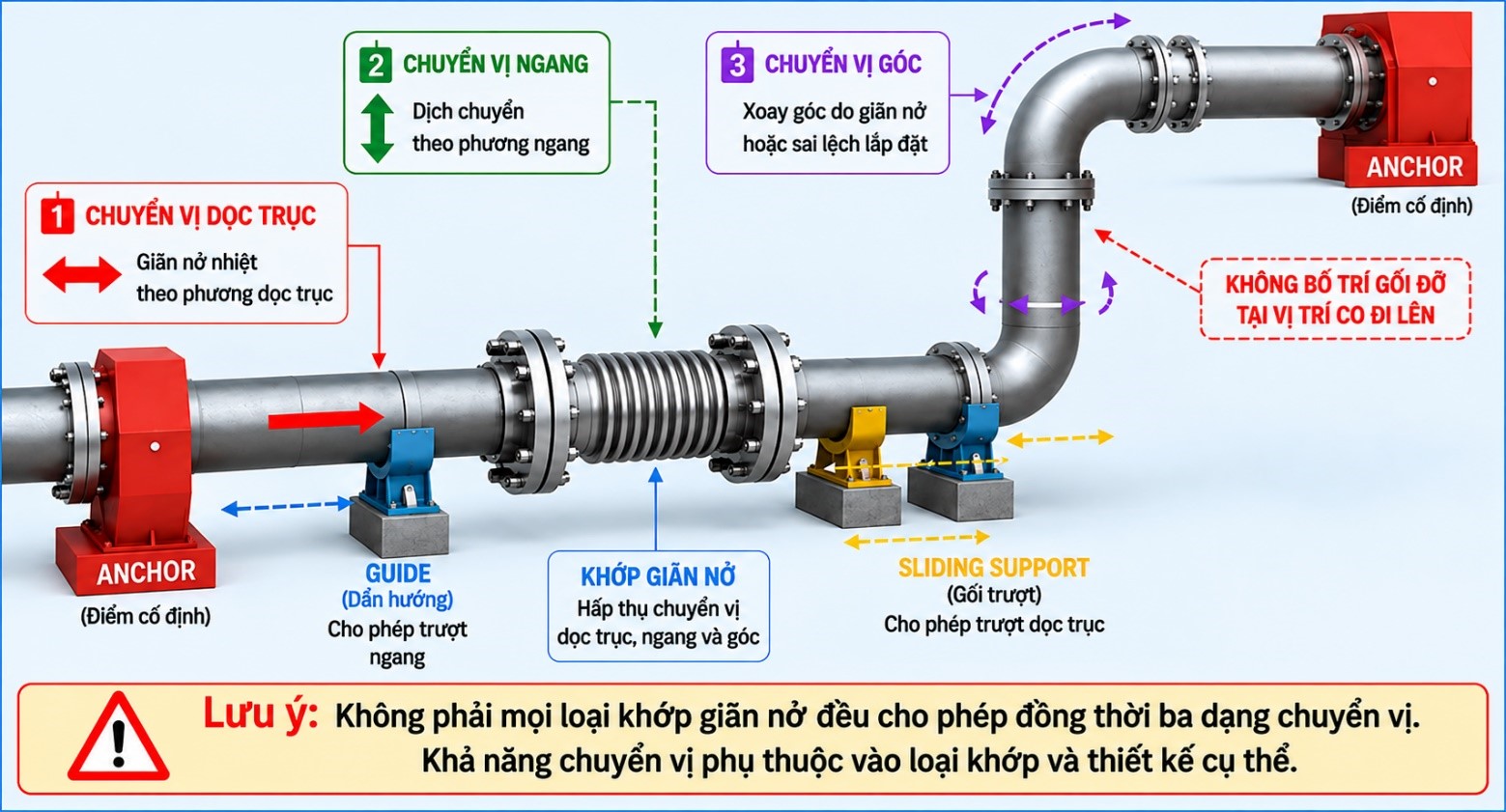

Hình 12. Chuyển vị hổn hợp của hệ thống đường ống

7. Phạm vi ứng dụng

Khớp giãn nở inox được ứng dụng rộng rãi trong các lĩnh vực:

Nhà máy nhiệt điện.
Nhà máy điện khí.
Nhà máy lọc hóa dầu.
Nhà máy hóa chất.
Nhà máy thực phẩm và đồ uống.
Nhà máy dược phẩm.
Nhà máy giấy.
Nhà máy xi măng.

Nhà máy thép.
Hệ thống HVAC.
Hệ thống nước nóng và nước lạnh.
Hệ thống hơi bão hòa và hơi quá nhiệt.
Hệ thống khí nén.
Hệ thống PCCC.
Trạm bơm công nghiệp.
Đường ống LNG, LPG và dầu khí.

Mỗi ứng dụng có điều kiện áp suất, nhiệt độ, lưu chất, chuyển vị, số chu kỳ và yêu cầu vật liệu khác nhau. Vì vậy, việc lựa chọn khớp giãn nở không thể chỉ dựa vào đường kính danh nghĩa (DN), mà phải dựa trên các điều kiện thiết kế và tải trọng thực tế của hệ thống.

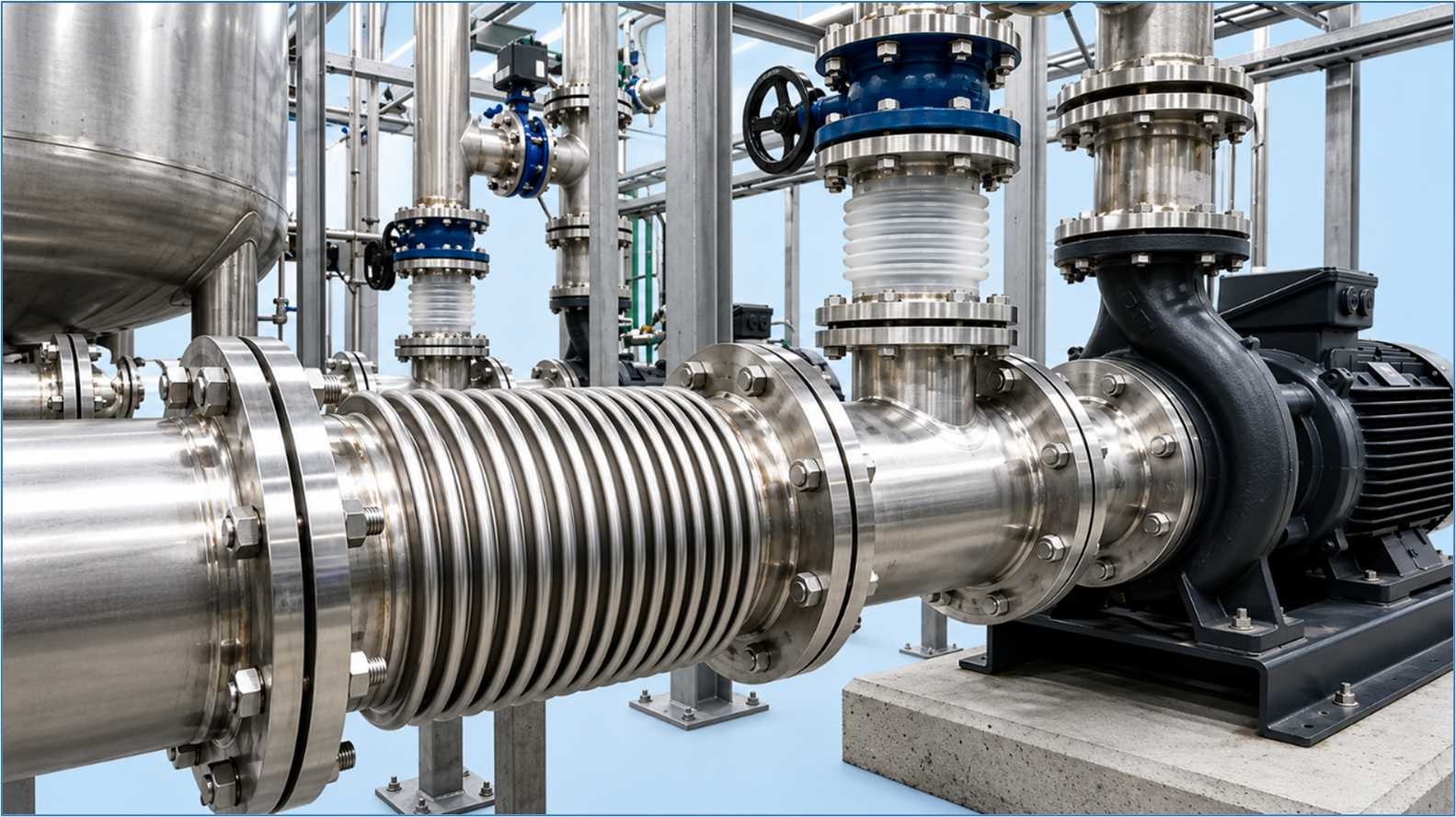

Hình 13. Minh họa ứng dụng khớp giãn nở trong hệ thống đường ống nhà máy hóa chất

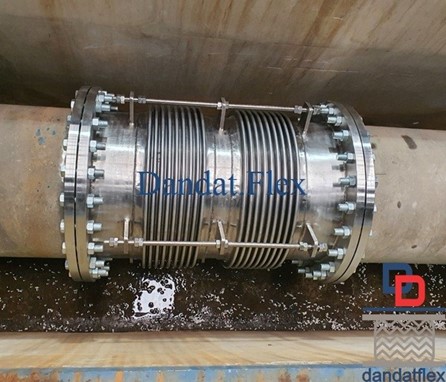

Hình 15. Khớp giãn nở Dân Đạt trong hệ thống đường ống công nghiệp

8. Kết luận

Khớp giãn nở ống sóng kim loại là một phần tử cơ khí chuyên dụng được sử dụng để cung cấp độ mềm cục bộ và tiếp nhận các chuyển vị được xác định trong thiết kế của hệ thống đường ống. Tùy cấu hình, khớp có thể tiếp nhận chuyển vị dọc trục, ngang, góc hoặc tổ hợp các chuyển vị này.
Độ tin cậy của khớp giãn nở không chỉ phụ thuộc vào chất lượng của ống sóng kim loại và quá trình chế tạo, mà còn phụ thuộc trực tiếp vào việc xác định chính xác áp suất, nhiệt độ, vật liệu, dạng và biên độ chuyển vị, số chu kỳ làm việc, độ cứng đàn hồi của khớp, lực đẩy do áp suất và các tải trọng liên quan. Đồng thời, cần lựa chọn đúng loại khớp giãn nở và bố trí hợp lý các điểm cố định, gối dẫn hướng và gối đỡ đường ống.
Đối với hệ thống đường ống áp dụng ASME B31.3, độ mềm, chuyển vị và tải trọng của hệ thống cần được đánh giá theo các yêu cầu tương ứng của tiêu chuẩn thiết kế đường ống này. Khớp giãn nở sử dụng ống sóng kim loại được xem xét theo Phụ lục X (Appendix X) của ASME B31.3; đồng thời có thể sử dụng các hướng dẫn và phương pháp tính của EJMA làm cơ sở kỹ thuật chuyên ngành cho việc lựa chọn, thiết kế và ứng dụng khớp giãn nở.

9. Tư vấn thực tế

Nếu anh/chị đang:

Thiết kế hệ thống hơi / HVAC / hóa chất,…
Gặp hiện tượng rung, nứt ống

Để lựa chọn sơ bộ khớp giãn nở, khách hàng nên cung cấp tối thiểu:

Kích thước đường ống/DN;
Áp suất thiết kế và áp suất vận hành;
Nhiệt độ thiết kế và nhiệt độ vận hành;
Loại lưu chất;
Vật liệu đường ống;
Dạng chuyển vị: axial/lateral/angular;

Giá trị chuyển vị yêu cầu;
Số chu kỳ làm việc dự kiến;
Kiểu kết nối;
Bản vẽ hoặc sơ đồ tuyến ống;
Vị trí Anchor, Guide và Pipe Support;
Các yêu cầu đặc biệt về ăn mòn, rung động, chân không hoặc môi trường ngoài trời nếu có.

Dân Đạt sẽ tư vấn đúng loại (tránh chọn sai gây giảm tuổi thọ và hư hỏng hệ thống).
